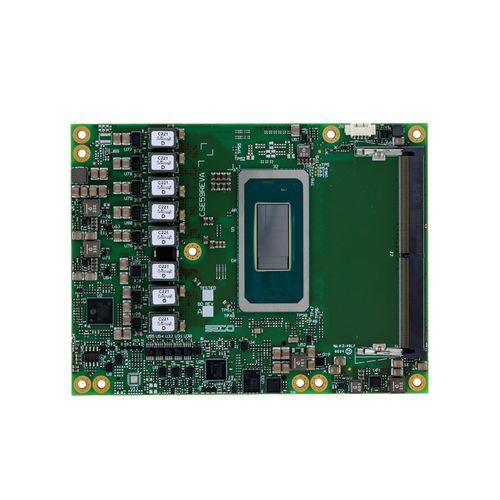

COM Express 規格コンピュータオンモジュール PN-SOM-COMe-BT6-MTL

インテル® Core™ Ultraインテル® Core™ Ultra 7 165Hインテル® Core™ Ultra 7 155H

製品概要
COM Express® 3.1 Type 6 ベーシックモジュール SOM-COMe-BT6-MTL。Intel® Core™ Ultra（Meteor Lake）のH/Uバリアントに対応し、組込みおよび産業用途向けに設計されています。高度なグラフィックスと柔軟なI/Oを提供します。

ハイライト

• CPU Intel® Core™ Ultra（Meteor Lake）H/Uシリーズをサポート。
• グラフィックス 統合Intel® Xe LPG（最大8 Xeコア、128 EU）、最大4独立ディスプレイをサポート。
• メモリ 2x DDR5 SO-DIMMスロット、DDR5-5600 IBECC、最大64GB。

セキュリティと準拠

• Secure Bootを内蔵し、起動時のシステム整合性を確保。
• OTAによる安全な更新とリモート機器モニタリング（Clea統合）。
• YoctoベースのOSサポートとEN18031-1対応を想定した設計（文書は要請時に提供）。

プロセッサファミリと選択可能なSKU

• Meteor Lake-H（20/28/65 W）: 例: Core™ Ultra 7 165H (vPro)、155H；Core™ Ultra 5 135H (vPro)、125H。
• Meteor Lake-U（12/15/28 W）: 例: Core™ Ultra 7 165U (vPro)、155U；Core™ Ultra 5 135U (vPro)、125U。

主要機能

• 映像: 3x DDI（DP/HDMI）、1x eDP または 18/24bit LVDS（工場オプション）、2x MIPI CSI（工場オプション）。
• 解像度: HDMI 最大 8K@60（HDMI 2.1）；DP 2.1 最大 8K@60 / 5K@120；eDP 1.4b 最大 4K@120 HDR；最大 4x4K@60Hz。
• ストレージ: オンボードNVMe（PCIe x4）オプション最大512GB；2x SATA Gen3.2（工場代替）。
• ネットワーク: 1x NBase-T Ethernet（Intel® I226）2.5GbE・TSN対応。
• インターフェース: 最大4x USB 10 Gbps、最大8x Hi-Speed USB、HDオーディオ（SoundWire）、2x UART、SPI、I2C、SM Bus、TPM 2.0（オプション）、ウォッチドッグ、4x GPI / 4x GPO。
• PCIe: PEG x8 Gen4（Hシリーズ時のみ）；PEG x4 Gen4（代替）；8x PCIe Gen4レーン（グループ化可能）。
• 電源: メイン +8 VDC ～ +20 VDC；補助 +5V_SBY、+3V_RTC。

技術仕様

• フォームファクタ: COM Express® 3.1 Type 6 Basic（125 x 95 mm）。
• メモリ: 2x SO-DIMM DDR5、DDR5-5600 IBECC、最大64GB。
• 対応OS: Microsoft® Windows 10 IoT Enterprise 2019/2021 LTSC；Yocto（Kirkstone）。
• 動作温度（商用）: 0°C ～ +60°C（SECO標準ヒートスプレッダ上で測定、実装/筐体/冷却で変動）。
• 部品番号: PN-SOM-COMe-BT6-MTL。
