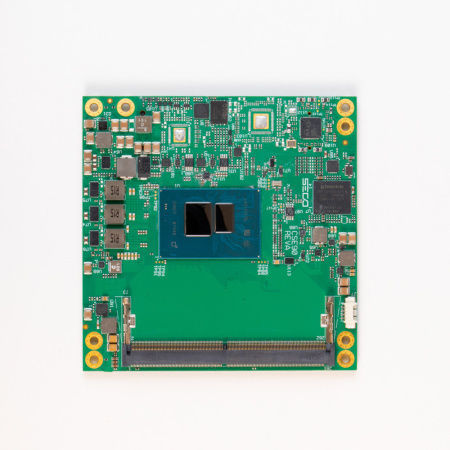

COM Express 規格コンピュータオンモジュール SOM-COMe-CT6-ADL-N

COM ExpressコンパクトIntel® AtomIntel® Core™ i3-N305

概要
COM Express® 3.1 Type 6 コンパクトモジュール SOM-COMe-CT6-ADL-N は、Intel Atom® x7000RE（Alder Lake N）プロセッサを搭載し、Intel NシリーズやCore i3 N305と互換性があります。95 x 95 mmのフォームファクタで、低消費電力、マルチディスプレイ、TSN対応が必要な組込み・産業用途向けに設計されています。

ハイライト

• CPU：Intel® Atom® x7000Eシリーズ、Intel® Processor Nシリーズ、Intel® Core™ i3 N305 選択
• グラフィックス：Intel® Gen12 UHD 統合、最大32 EU、独立3画面対応
• メモリ：DDR5 SO-DIMM×1、DDR5-4800 IBECC対応、最大16 GB
• ネットワーク：NBase-T GbE コントローラ（2.5GbE、TSN対応）

評価キット
キャリアボード、メモリ、電源、配線、ストレージメディア、サーマルソリューションを含む評価キットを提供し、即時の試作と評価が可能です。価格は529.90 €から。

セキュリティとソフトウェア機能

• プラットフォーム整合性を確保するSecure Boot
• リモート配布のためのOTAアップデート
• デバイスの状態と活動を継続監視するデバイスモニタリング
• Clea OS（Yocto）統合によりカスタマイズ可能で安全なOS構築
• コンテナ化アプリケーション用のDockerサポート

技術仕様

• 製品：COM Express® 3.1 Type 6 コンパクトモジュール、SOM-COMe-CT6-ADL-N（Alder Lake N）
• CPU例：Intel Atom® x7425E（クアッドコア 1.5 GHz、ターボ 3.4 GHz、12 W TDP）、x7213E（デュアルコア 1.7 GHz、ターボ 3.2 GHz、10 W TDP）、x7211E（デュアルコア 1.0 GHz、ターボ 3.2 GHz、6 W TDP）；Intel® Core™ i3-N305（8コア 1.0/1.8 GHz、ターボ 3.8 GHz、9/15 W TDP）；N200/N97/N50 バリアント
• メモリ：1x DDR5 SO-DIMM、DDR5-4800 IBECC、最大16 GB
• グラフィックス＆ディスプレイ：Intel® Gen12 UHD 最大32 EU；最大3独立ディスプレイ；2x DDI（DP/HDMI/DP Alt-Mode Type-C）、1x DDI（DP/HDMI）、1x eDP または LVDS オプション
• ビデオ解像度：HDMI 最大4K@60Hz（HDMI 2.0b）；DP 1.4 / eDP 1.4 最大4096x2304@60Hz；LVDS 最大1920x1200@60Hz
• ストレージ：最大2x SATA Gen3；オプションでeMMC 5.1はオンボード実装
• USB & PCIe：最大2x USB 10 Gbps、オプションで3x USB 5 Gbps、8x Hi-Speed USB ポート；最大6x PCIe Gen3 レーン
• オーディオ＆周辺：HDオーディオ、SoundWire、2x UART、SPI、2x I2C、SMBus、ファン／熱管理；オプションで eSPI/LPC、TPM 1.2/2.0、LID#/SLEEP#/PWRBTN#、ウォッチドッグ、4x GPI、4x GPO、2x CSI
• ネットワーク：1x NBase-T Ethernet（MaxLinear GPY211/215）2.5GbEおよびTSN対応
• 電源：+12 VDC ±10%、オプション +5VSB、+3VRTC
• OSサポート：Microsoft® Windows 10 IoT Enterprise 2019/2021 LTSC、Clea OS（Yocto）
• 動作温度：商用 0°C〜+60°C；産業用 -40°C〜+85°C（SECOヒートスプレッダで測定）
• 寸法：95 x 95 mm
• 例示パーツ番号：ME90-2130-2122-C1（i3-N305、eMMC 64GB、TPM 2.0、商用温度）；ME90-3100-2122-C1（x7211E）；ME90-5100-1121-C1（N97）；ME90-7100-1201-C1（N50）
