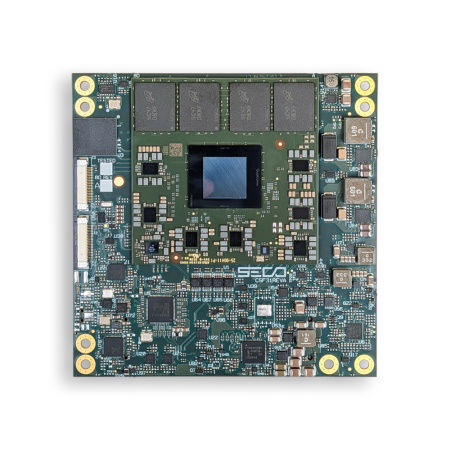

COM Express 規格コンピュータオンモジュール SOM-COMe-CT6-Dragonwing-IQ-X

クアルコム(Qualcomm)8コアeDP

概要
COM Express 3.1 Type 6 Compact モジュール。Qualcomm Dragonwing IQ‑X シリーズ（SiP‑A）を搭載し、Qualcomm Hexagon NPU 最大 45 TOPS を備えます。組込みおよびエッジ AI 向けに設計された高性能プラットフォームです。

ハイライト

• CPU: Qualcomm Dragonwing IQ‑X Series (SiP‑A) と Hexagon NPU 最大 45 TOPS
• GPU: Qualcomm Adreno、最大約 3.8 TFLOPS
• メモリ: SiP 上に最大 64 GB LPDDR5‑4224
• 接続性: 1× NBase‑T Ethernet (10/100/1000/2500 Mbps) と TSN 対応

ビデオ & ディスプレイ

• 最大 4 独立ディスプレイをサポート
• 2× DisplayPort（DP / DP Alt Mode over Type‑C）、1× DDI（DP 対応）
• 1× eDP または 1× LVDS（single/dual channel）の工場オプション
• 解像度: DP 最大 5120×2880 @60Hz、eDP 最大 4K@60Hz、LVDS 最大 1920×1200 @60Hz

ストレージ & I/O

• オンボード UFS 4.0 モジュール（オプション）最大 1 TB、microSD スロット、I2C EEPROM
• USB: USB 10 Gbps ×2（ハブなし）または USB 10 Gbps ×1 + USB 5 Gbps ×3（ハブあり）；Hi‑Speed USB ×8；USB4 Gen3x2 ×2
• PCIe: PCIe x2 ×2 または PCIe Gen4 x4 ×1；PCIe Gen3 x2 ×1；PEG ピン上に PCIe Gen4 x8 ×1
• シリアル: 最大 UART 2‑wire ×2、CAN はオプション；I2S、SoundWire 対応

ネットワーキング

• 1× NBase‑T Ethernet ポート（TSN 対応、10/100/1000/2500 Mbps）。例: Intel I226、Realtek RTL8125/RTL8111k 等。

電源 & 環境

• 電源: +12 VDC ±10%、+5 V スタンバイ、+3.0 V RTC
• 動作温度: 商用 0 °C ～ +60 °C、産業 -40 °C ～ +85 °C
• 寸法: 95 × 95 mm（COM Express Compact）

評価キット

• Engineering Sample Evaluation Kit (ES1) を利用可能。早期開発と I/O 検証（既知の ES1 制限あり）に適します。

セキュリティ & ソフトウェア

• Secure Boot 内蔵によりプラットフォームの整合性を確保
• OTA アップデートおよびリモートデバイス監視（Clea）をサポート
• Yocto ベースのセキュア OS 統合；Microsoft Windows 11 IoT Enterprise 対応

技術仕様

• フォームファクタ: COM Express 3.1 Type 6 Compact
• CPU バリエーション: IQ‑X7181MD（Oryon 12 コア 最大 3.4 GHz）、IQ‑X6141MD、IQ‑X5121MD、IQ‑X3161MD
• メモリ: 最大 64 GB LPDDR5 4224 MT/s（SiP 統合）
• ストレージ: UFS 4.0（オプション）最大 1 TB；microSD；I2C EEPROM
• インターフェース: USB、PCIe、I2C、SPI、QSPI、GPIO、TPM 2.0 オプション
• 対応 OS: Microsoft Windows 11 IoT Enterprise；Yocto Linux
