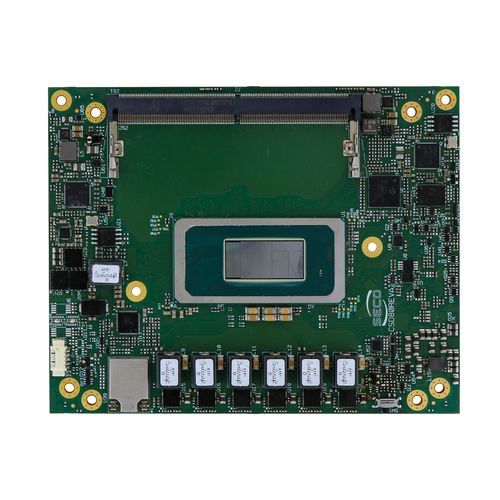

COM-HPCコンピュータオンモジュール PN-SOM-COM-HPC-A-ARL

インテル® Core™ UltraHDMI（高精細度マルチメディアインターフェース）ディスプレイ ポート

概要
COM‑HPC® Size A クライアントモジュール SOM‑COM‑HPC‑A‑ARL は、Intel® Core™ Ultra プロセッサ（Series 2、Arrow Lake -H / -U）対応に設計されたモジュールです。COM‑HPC Size A（120 x 95 mm）フォームファクタで、産業用エッジ、オートメーション、ビジョンシステム、組込みクライアント向けに最適化されています。

ハイライト

• CPU：Intel® Core™ Ultra（Series 2、Arrow Lake -H / -U）をサポート
• グラフィックス：最大128 EUのIntel® Xe LPG統合グラフィックス、最大4独立ディスプレイ対応
• メモリ：2x DDR5 SO‑DIMM（IBECC）で最大64GB対応
• 接続性：最大2x NBase‑T 2.5GbE（Intel® I226）、20/10 Gbps等の高速USBおよびHi‑Speedポート多数
• 拡張：周辺機器やアクセラレータ向けの複数のPCIe Gen4/Gen5レーン（x1/x4/x8）

セキュリティと準拠

• Secure Boot：初回起動からシステム整合性を保護するSecure Bootを内蔵
• OTA更新：安全なリモートファームウェア／ソフトウェア更新をサポート
• デバイス監視：プラットフォームレベルの監視・管理（Clea統合）
• セキュアOS：カスタム可能で安全なビルド向けYocto / Clea OSをサポート
• 認証セキュリティ：EN18031‑1準拠を想定した設計；TPM 1.2/2.0はオプション
• コンテナ：アプリケーションの分離展開のためのDocker対応

技術仕様

• フォームファクタ：COM‑HPC® Size A（Client pinout）、120 x 95 mm
• プロセッサファミリ：Intel® Core™ Ultra（Series 2、Arrow Lake H/U）
• CPUオプション：H／Uシリーズの複数バリエーション（例：165H/155H/135H/125H、165U/155U/135U/125U）
• グラフィックス：Intel® Xe LPG 最大128 EU、4独立ディスプレイ対応
• メモリ：2x DDR5 SO‑DIMM（IBECC）、最大64GB（構成によりDDR5‑5600/6400）
• 映像インターフェース：DDI（DP/HDMI）、Type‑C経由のDP Alt‑Mode、eDP
• 映像解像度：HDMI 2.1 / DP 2.1 / eDP 1.4b — 最大8K@60Hz、DP最大8K60／5K120、eDP最大4K120 HDR
• ストレージ：最大2x SATA Gen3.2、オンボードNVMe SSD（PCIe x4）オプション最大512GB／1TB（SKUにより）
• ネットワーク：最大2x NBase‑T（2.5GbE）Intel® I226、TSNサポート
• USB：2x USB 10 Gbps、2x USB 20/40 Gbps、8x Hi‑Speed USBポート
• PCIe：最大7x PCIe x1 Gen4（4xグループ化可能）、最大3x PCIe x4 Gen4、1x PCIe x8 Gen5（Hシリーズ）
• オーディオ：HDオーディオインターフェース、2x SoundWire
• シリアル：2x 4ワイヤUART
• その他I/O：SPI（Boot + GP）、2x I2C、SMBus、eSPI、12x GPIO、2x MIPI‑CSI‑2 4‑lane、ウォッチドッグ、ファン／サーマル管理
• 電源：+12VDC ±10%（オプション +5VSB、+3VRTC）
• OSサポート：Microsoft® Windows 11 IoT Enterprise、Clea OS（Yocto）
• 動作温度：0°C～+60°C（商用）
• 寸法：120 x 95 mm
