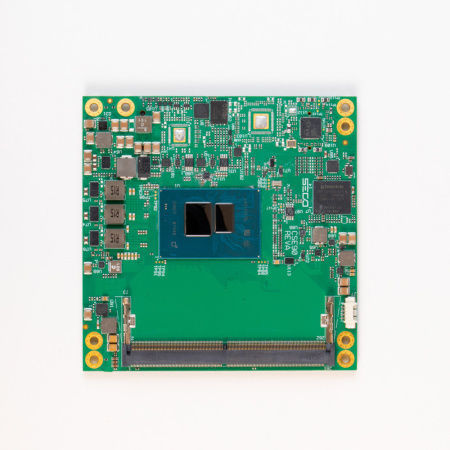

COM Express 規格コンピュータオンモジュール SOM-COMe-CT6-TWL

COM ExpressコンパクトIntel® Core i3Intel® Processor N-series

概要
COM Express® Rel. 3.1 Type 6 フォームファクタのコンピューターモジュール SOM-COMe-CT6-TWL。Intel® Core™ i3 および Intel® Processor N Series（コードネーム：Twin Lake）をサポート。組込みおよび産業用途向けの 95 x 95 mm コンパクトフォームファクタ。

ハイライト

• CPU: Intel® Core™ i3‑N355 および Intel® N‑Series（N250、N150）オプション
• Graphics: 統合 Intel® Gen12 UHD（最大 32 EU）、最大 3 台の独立ディスプレイをサポート
• Memory: 1x DDR5 SO‑DIMM スロット（DDR5‑4800 IBECC 対応）、最大 16 GB

主な機能

• 複数の CPU SKU をサポート（i3‑N355：8 コア、Turbo 最大 3.9 GHz；N250/N150 は低消費電力バリアント）
• ビデオ出力：2x DDI（DP/HDMI®、DP Alt‑Mode over Type‑C）、1x DDI（DP/HDMI®）、1x eDP または LVDS（工場オプション）
• ビデオ解像度：HDMI® 最大 4K@60 Hz；DP 1.4 / eDP 1.4 最大 4096×2304@60 Hz；LVDS 最大 1920×1200@60 Hz
• ストレージ：最大 2x SATA Rev.3 チャネル；オプションで eMMC 5.1 をオンボード実装可能
• ネットワーク：1x NBase‑T Ethernet（MaxLinear GPY211/215）、2.5GbE と TSN をサポート
• USB：最大 2x USB 10 Gbps；オプションで 3x USB 5 Gbps；8x Hi‑Speed USB
• PCIe：最大 6x PCIe Gen3 レーン
• I/O：HD Audio、SoundWire、2x UART、SPI、2x I2C、SMBus、ウォッチドッグ、4x GPI、4x GPO；TPM オプション、2x CSI オプション
• 電源：+12 VDC ±10%（オプション +5VSB、+3VRTC）
• 対応 OS：Windows 10 IoT Enterprise 2019/2021 LTSC；Clea OS（Yocto）
• 動作温度：商用 0°C～+60°C；産業用 -40°C～+85°C

技術仕様

• フォームファクタ: COM Express® Rel. 3.1 Type 6（Compact）、95 x 95 mm
• CPU オプション: Intel® Core™ i3‑N355（8 コア @1.9 GHz、Turbo 最大 3.9 GHz、15 W）；Intel® N250（4 コア、Turbo 最大 3.8 GHz、6 W）；Intel® N150（4 コア、Turbo 最大 3.6 GHz、6 W）
• メモリ: 1x DDR5 SO‑DIMM、DDR5‑4800 IBECC、最大 16 GB
• グラフィックス: Intel® Gen12 UHD、最大 32 EU、最大 3 独立ディスプレイ
• ビデオインターフェース: 2x DDI（DP/HDMI®、DP Alt‑Mode Type‑C）；1x DDI（DP/HDMI®）；1x eDP または LVDS（オプション）
• ストレージ: 最大 2x SATA Rev.3；オプション eMMC 5.1
• ネットワーク: 1x NBase‑T 2.5GbE（MaxLinear GPY211/215）、TSN 対応
• USB: 最大 2x USB 10 Gbps；オプション 3x USB 5 Gbps；8x Hi‑Speed
• PCIe: 最大 6x Gen3 レーン
• オーディオ / シリアル: HD Audio、SoundWire；2x UART
• その他インターフェース: SPI、2x I2C、SMBus、サーマル & ファン管理、オプション eSPI/LPC、オプション TPM、LID#/SLEEP#/PWRBTN#、ウォッチドッグ、4x GPI、4x GPO、オプション 2x CSI
• 電源: +12 VDC ±10%（オプション +5VSB、+3VRTC）
• OS: Windows 10 IoT Enterprise 2019 LTSC / 2021 LTSC；Clea OS（Yocto）
• 温度範囲: 商用 0°C～+60°C；産業用 -40°C～+85°C（標準ヒートスプレッダ測定）
• 寸法: 95 x 95 mm
• 例示的パート番号: ME90-H140-1122-C1；ME90-G100-2121-C1；ME90-F100-1121-C1；ME90-F100-1201-C1

推奨用途

• 組込みコントローラおよび産業用オートメーション
• HMI、デジタルサイネージ、ビジョンシステム
• 輸送、ビルオートメーション、エッジコンピューティング向け OEM ソリューション
