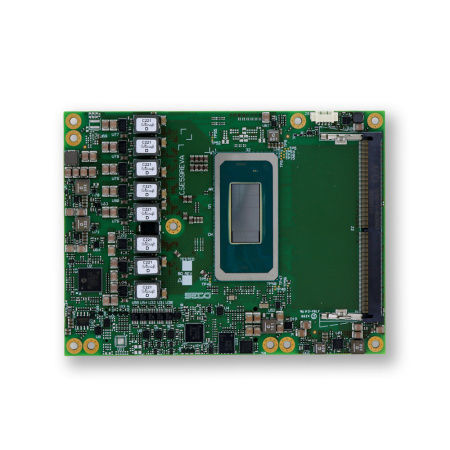

COM Express 規格コンピュータオンモジュール PN-SOM-COMe-BT6-ARL

インテル® Core™ UltraHDMI（高精細度マルチメディアインターフェース）ディスプレイ ポート

概要
COM Express Rel. 3.1 Type 6 Basic モジュール（E59）SOM-COMe-BT6-ARL。Intel® Core™ Ultra Processors Series 2（Arrow Lake）H/Uバリアントを搭載。CPU/GPU性能、複数映像出力、大量のI/OおよびPCIe接続を必要とする組込み用途向けに設計されています。

特長

• CPU: Intel® Core™ Ultra Processors（Series 2）、HおよびU SKU
• グラフィックス: 統合 Intel® Xe LPG+（最大8 Xe cores / 128 EU）
• メモリ: 2x DDR5 SO-DIMM、IBECC対応、最大64 GB（DDR5-6400）
• 接続性: 1x NBase-T 2.5GbE（Intel® I226）、最大2x USB4 Gen2、4x USB 10 Gbps、8x Hi-Speed USB、最大20レーン PCIe Gen4

ディスプレイ & ビデオ

• 映像インターフェース: 3x DDI（DP/HDMI）、1x eDP または LVDS（工場オプション）、2x MIPI CSI チャネル（オプション）
• 最大解像度: HDMI® 最大8K60（HDMI® 2.1）；DP 2.1 最大8K60 / 5K120；eDP 1.4b 最大4K120 HDR；最大4台の独立4K60出力

ストレージ & 拡張

• 大容量ストレージ: オプションのオンボードNVMe SSD（PCIe x4）最大512 GB；工場オプションで最大2x SATA Gen3.2
• PCIe: 1x PEG Gen4 x8（Hシリーズのみ）または 1x PEG Gen4 x4（工場代替）；最大8レーンのPCIe Gen4（x4/x2/x1構成可能）

オーディオ、シリアル & その他I/O

• オーディオ: HD audio インターフェース、SoundWire
• シリアル: 2x UART
• その他インターフェース: SPI、I2C、SMBus、eSPIまたはLPC（工場代替）、TPM 2.0（オプション）、LID#/SLEEP#/PWRBTN#、ウォッチドッグ、4x GPI、4x GPO、ファン/熱管理

電源、OS & 環境

• 電源供給: メイン +8 VDC ～ +20 VDC；補助 +5VSBY、+3VRTC
• 対応OS: Windows 10 IoT Enterprise（2019 / 2021 LTSC）；Yocto（Kirkstone）
• 動作温度: 0 °C ～ +60 °C（商用版）
• 寸法: 125 x 95 mm（COM Express Basic、Type 6）

セキュリティ & ソフトウェア機能

• Secure Boot 統合によりプラットフォームの整合性を保証
• OTA 更新によるリモートかつ安全なソフトウェア配布
• デバイス監視・管理機能（Clea連携可能）
• YoctoベースのセキュアOS統合および Docker サポートによるコンテナ化アプリケーション対応

技術仕様

• 型番: SOM-COMe-BT6-ARL（COM Express Rel. 3.1 Type 6 Basic、E59）
• CPUバリエーション: 例 285H、265H、235H（H-SKUs）および 265U、235U（U-SKUs）、vPROオプションあり
• メモリ: 2x DDR5 SO-DIMM、最大64 GB、IBECC対応
• グラフィックス: Intel® Xe LPG+ 最大8 Xe cores（128 EU）、最大4表示
• ビデオ: HDMI® 2.1、DP 2.1、eDP 1.4b、MIPI CSI（オプション）
• ストレージ: オプションのNVMe onboard（PCIe x4）最大512 GB；最大2x SATA Gen3.2（代替）
• ネットワーク: 1x NBase-T（Intel I226）2.5GbE
• USB: 最大2x USB4 Gen2、4x USB 10Gbps、8x Hi-Speed USB
• PCIe: PEG x8 Gen4（Hのみ）または PEG x4 Gen4（代替）、+8レーン Gen4
• シリアル/その他: 2x UART、SPI、I2C、SMBus、TPM 2.0（オプション）、ウォッチドッグ、GPI/GPO
• 電源: +8V ～ +20V メイン；補助 +5VSBY、+3VRTC
• 対応OS: Windows 10 IoT Enterprise（2019/2021 LTSC）、Yocto Kirkstone
• 動作温度: 0 °C ～ +60 °C
• 寸法: 125 x 95 mm
• パーツ番号: PN-SOM-COMe-BT6-ARL
