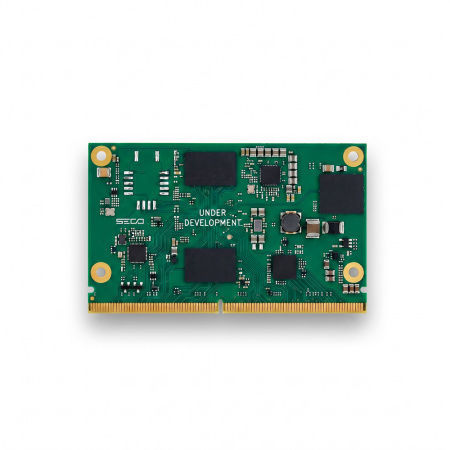

SMARC® Rel.2.1.1コンピュータオンモジュール SOM-SMARC-Dragonwing-IQ8

クアルコム(Qualcomm)LVDS（小振幅差動信号方式）USB 2.0

概要
SMARC® Rel. 2.1.1 準拠のモジュールで、Qualcomm® Dragonwing™ IQ8 アプリケーションプロセッサを搭載。SMARC カーリアボードへの組込みを想定したエッジ/組込み用途向けモジュールです.

主な特長

• CPU Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• AI Qualcomm® Hexagon™ Embedded NPU 最大40 TOPS
• メモリ 最大32GB LPDDR5/LPDDR5X（実装）
• 接続 1x ギガビットイーサネット; 1x 2.5 ギガビットイーサネット

セキュリティとソフトウェア

• 組込みの Secure Boot により初回起動からシステム整合性を確保
• OTA アップデートによる安全な遠隔ソフトウェア配信
• デバイス監視と管理機能
• Yocto ベースの OS 統合（Clea OS、Yocto Linux）；Arduino 互換性
• コンテナ対応（Docker）
• セキュリティ：TPM 2.0（SLB9678）、FIPS 140-3 準拠

ビデオ・マルチメディア

• GPU: Adreno™ A623 最大877 MHz
• 2 独立ディスプレイ: DP 1.4 4K@120Hz; LVDS シングル/デュアル（最大1920x1200@60Hz）または DSI 4-lane 4K@120Hz（工場オプション）
• MIPI-CSI: 1x 2-lane + 2x 4-lane（専用 I2C）
• 映像出力: 最大 2x 4K@120Hz

ストレージとメモリ

• オンボード UFS 3.1 Gen4 2-lane 最大1TB（ブートデバイス）
• SDIO インターフェース（ブートデバイス）
• 最大32GB LPDDR5/LPDDR5X 実装

接続性と I/O

• ネットワーク: 1x ギガビットイーサネット; 1x 2.5 ギガビットイーサネット
• USB: 最大5x USB 2.0; 工場オプションで2x USB SS 5Gbps または 1x USB SS 10Gbps
• PCIe: 1x PCIe x4 Gen4 または 2x PCIe x2 Gen4（工場オプション）
• オーディオ: 2x I2S
• シリアル: 2x 4-wire UART; 2x 2-wire UART
• その他: Boot SPI、汎用 SPI、QSPI、PMIC I2C（SMBus）、I2C、8x GPIO、JTAG、ACPI

製品注記
本モジュールは SMARC Rel. 2.1.1 に準拠しており、フル I/O アクセスには対応するキャリアボードが必要です。対象用途：産業用エッジコンピューティング、HMI、ビジョン、エッジでの AI 推論など。

技術仕様

• 説明: SMARC® Rel. 2.1.1 module with Qualcomm® IQ8 Applications Processors
• CPU: Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• メモリ: 最大32GB LPDDR5/LPDDR5X 実装
• グラフィックス: Adreno™ A623 GPU 最大877MHz
• ビデオインターフェース: DP 1.4 4K@120Hz; LVDS Single/Dual（最大1920x1200@60Hz）または DSI 4-lane 4K@120Hz（工場オプション）; 1x MIPI-CSI 2-lane; 2x MIPI-CSI 4-lane
• ビデオ解像度: 最大2x 4K@120Hz
• マスストレージ: UFS 3.1 Gen4 2-lane 最大1TB（ブートデバイス）; SDIO インターフェース
• ネットワーキング: 1x ギガビットイーサネット; 1x 2.5 ギガビットイーサネット
• USB: 最大5x USB 2.0; オプションで USB SS
• PCI: 1x PCI-e x4 Gen4 または 2x PCI-e x2 Gen4（オプション）
• オーディオ: 2x I2S
• シリアルポート: 2x 4-wire UART; 2x 2-wire UART
• その他インターフェース: Boot SPI; SPI; QSPI; PMIC I2C（SMBus）; I2C; 8x GPIO; JTAG; ACPI
• セキュリティ: TPM 2.0, SLB9678, FIPS 140-3 準拠
• 電源: +5VDC ±5%
• 対応 OS: Clea OS, Yocto Linux; Arduino 互換性
• 動作温度: 商用 0°C ～ +60°C; 工業用 -40°C ～ +85°C
• 寸法: 82 x 50 mm
• 型番: PN-SOM-SMARC-IQ8
