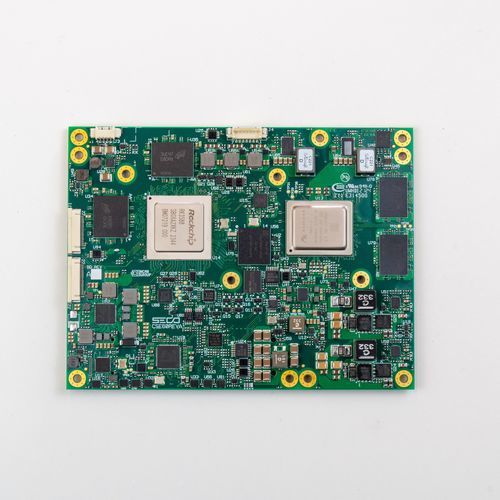

COM Express 規格コンピュータオンモジュール PN-SOM-COMe-BT6-RK3588

Rockchip RK3588HDMI（高精細度マルチメディアインターフェース）ディスプレイ ポート

概要
COM Express® Type 6 ベーシックモジュール SOM-COMe-BT6-RK3588。Rockchip RK3588 SoC と基板上に搭載された Axelera Metis AIPU（最大120 TOPS）を統合し、エッジAI、マルチメディア、産業組込み用途に対応します。

ハイライト

• CPU：Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55、3× Cortex-M0、統合GPU/NPU/ビデオコーデック
• AIPU：Axelera Metis AIPU 基板実装、最大120 TOPS
• グラフィックス：Arm Mali-G610 MP4 GPU と VPU、最大4独立ディスプレイ対応
• メモリ：CPU用LPDDR5-3200 最大32GB、AIPU用LPDDR4x-2133 最大2GB
• 接続性：1× NBase-T 1GbE、2× USB Type-C（DP Alt Mode）、4× USB 5 Gbps、1× USB 2.0 Host、複数のPCIeレーン

セキュリティとソフトウェア

• Secure Boot 対応、オプションで TPM 2.0 によりプラットフォームセキュリティを強化
• Clea OS（Yoctoベース）による安全でカスタマイズ可能なビルド
• OTA アップデートおよびデバイス監視をサポートし、現場展開に対応
• コンテナ（Docker）対応によるアプリケーションの隔離管理

技術仕様

• 製品説明：Rockchip RK3588 SoC と Axelera Metis AIPU を搭載した COM Express® Type 6 モジュール
• CPU 説明：Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55、3× Cortex-M0、統合GPU/NPU/ビデオコーデック
• 最大コア数：11
• メモリ：RK3588 用 2× LPDDR5-3200 IC（最大32GB）、Metis AIPU 用 2× LPDDR4x-2133 IC（最大2GB）
• グラフィック：Arm Mali-G610 MP4 + VPU
• 映像インターフェース：HDMI 2.1、2× MIPI-CSI 2-lane、2× DisplayPort 1.4a via USB-C（Alt Mode）、eDP 1.3
• 映像解像度：HDMI 最大 7840×4320 @60 Hz、eDP 最大 4K @60 Hz、DP 最大 7680×4320 @30 Hz
• 大容量ストレージ：オプション eMMC 5.1（最大32GB）、オンボード microSD、オプション SATA Gen3、I2C EEPROM + QSPI フラッシュ実装
• ネットワーキング：1× NBase-T Ethernet ポート、1GbE 対応（Realtek RTL8211FI）
• USB：2× USB Type-C（DP Alt Mode）、4× USB 5 Gbps、1× USB 2.0 Host
• PCI：2× PCIe Gen3 レーン（2× x1 または 1× x2 に設定可能）、1× PCIe Gen2 レーン、工場オプションで SATA Gen3
• オーディオ：HDオーディオピンにマッピングされた I2S オーディオインターフェース
• シリアルポート：RK3588 により管理される最大 2× 2-wire UART
• その他インターフェース：SPI、4× GPI + 4× GPO、2× I2C、超低消費RTC、オプション TPM 2.0
• セキュリティ：オプション TPM 2.0、Secure Boot、OTA サポート
• 電源：+8 V ～ +20 V、3 V RTC バッテリ
• OS：Clea OS（Yocto）
• 動作温度：0°C ～ +60°C（商用）; -40°C ～ +85°C（産業用）
• 寸法：120 × 95 mm
• 品番：PN-SOM-COMe-BT6-RK3588
