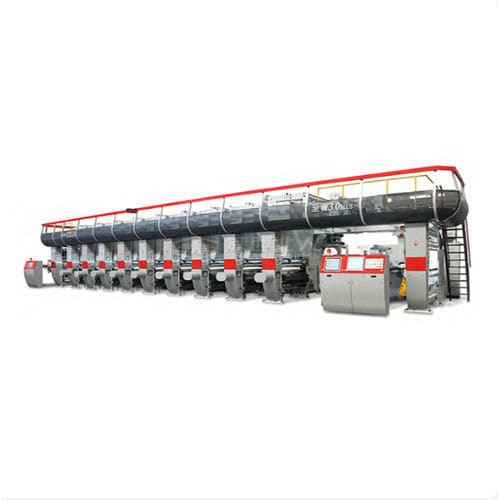

輪転グラビア印刷式インクジェット印刷機

プラスチック用紙用BOPPフィルム

製品概要
ユニット式ロトグラビア印刷機。産業用の高速多色ウェブ印刷向けに設計されたモジュール式ユニット構成で、独立したカラーステーションと専用乾燥トンネルを備え、6〜12色以上の柔軟なライン構成に対応します。位置合わせ精度は±0.1 mm、最高走行速度は300 m/分。幅広い基材に対応し、インライン仕上げの統合に適しています。

主な利点

• モジュラー式ユニット設計：独立カラーユニットにより、追加・撤去・再構成が容易（6〜12+ユニット）。
• ユニット毎の独立乾燥：延長型ホットエアトンネル（1.8〜3.0 m）、高速循環および自動温度制御によりインクの再湿潤を防止。
• 高精度駆動：Electronic Line Shaft（ELS）と個別サーボモーターにより、印刷・受圧シリンダで高速度時でも±0.1 mmの位置精度を維持。

印刷材料と主要特性
対応基材：OPP、BOPP、CPP、PE、PET、PVC、ナイロン、アルミ箔、紙。溶剤系・水性・アルコール系インクに対応し、短い生産サイクルと複雑な多色印刷での安定した位置合わせを実現します。

用途
フレキシブル食品包装
レトルトパウチ、スナック袋、高バリア包装で用いられる多層ラミネートに適合。ステーション間の乾燥により残留溶剤を低減し、精密なテンション制御がバリア特性を保持します。

装飾材料・ラミネート
フローリングや家具用ラミネートなど、強いインク付加が必要な広幅デコール印刷や大繰り返し長の用途で色再現性を維持します。

たばこ・飲料包装
高速生産に対応し、安定した位置合わせとエンボス、UVニス、コールドシール塗工などのインライン仕上げとの互換性を提供します。

生産性を高める先進機能

• インテリジェントインク管理：高速トロリー式循環と密閉ドクターブレード室により溶剤蒸発を最小化し粘度を安定化。
• 高精度ウェブハンドリング：超低摩擦の空気式ダンシングローラーとロードセルにより、12 µm〜250 µmの基材に対して独立したテンションゾーンを形成。
• クイックチェンジシステム：トロリー式シリンダ取付と事前登録により段替え時間を短縮（例：8色工程で30〜45分）。

品質保証 / 工場受入試験（FAT）

• 加速・定速・減速時の位置安定性試験
• 乾燥効率確認のための残留溶剤分析（GC）
• バーリングやギア跡を防ぐ印圧均一性チェック
• ストリーク防止のためのドクターブレード動特性試験
• フル稼働速度でのウェブ安定性確認

技術仕様

• 印刷材料：OPP、BOPP、CPP、PE、PET、PVC、ナイロン、アルミ箔、紙
• 最大印刷速度：最大300 m/min
• 位置合わせ精度：±0.1 mm
• ウェブ幅範囲：600 mm – 2500 mm（カスタマイズ可）
• カラーステーション数：6–12ユニット（拡張可能）
• 乾燥システム：ユニット毎の独立ホットエアトンネル（1.8–3.0 m）
• 駆動方式：Electronic Line Shaft（ELS）＋サーボモーター
• テンション制御：ロードセルによる自動クローズドループ制御
• インク互換性：溶剤系、水性、アルコール系
• 基材厚さ範囲：12 µm – 250 µm
