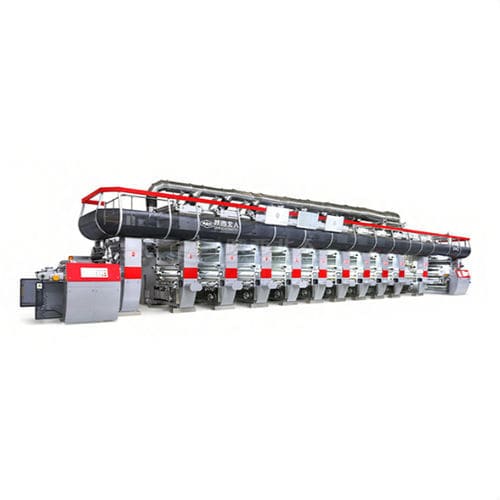

輪転グラビア印刷式インクジェット印刷機

プラスチック用プラスチック製フィルム用BOPPフィルム

製品概要
カスタム回転グラビア印刷機は、基材、印刷色数、速度要件に合わせた柔軟性と高精度を提供します。最適な圧力制御、廃棄物最小化、エネルギー効率を考慮して設計され、超薄膜から高耐久材料まで処理可能です。顧客要件に応じたパラメータ調整が可能なカスタマイズ仕様です。カテゴリ：グラビア印刷機。印刷材料：OPP、BOPP、CPP、PE、PET、PVC、NY。位置合わせ精度：≤±0.1mm。

主な利点

• 基材の汎用性：OPP、BOPP、CPP、PE、PET、PVC、NYで一貫した印刷品質を実現。伸び、しわ、ウェブ切れを防ぐための圧力制御が可能です。
• 優れた位置合わせ精度：高度な自動位置合わせ制御（ARC）により、位置合わせ精度≤±0.1mmで色合わせが可能。立ち上げ時の廃棄を削減します。
• 省エネルギー性能：乾燥トンネルはインク種や溶剤回収に合わせて設計。熱媒体油、蒸気、電気乾燥などの選択肢でエネルギー消費を抑えつつ効果的に乾燥します。
• モジュール式の拡張性：2〜12+色の構成が可能。可逆印刷ユニットやモジュール設計により生産ニーズの変化に対応します。
• 短時間の段取り替え：トロリー式クイックチェンジシステムやスリーブ式印圧ロールで約30〜45分の段取り替えが可能です。

技術力と生産能力
年間220台以上を3万m²の組立工場で生産。主要部品は複数のマシニングセンタで社内製造しています。設計・生産は社内エンジニアリング、R&D、厳格な品質基準を重視し、各機が生産性と信頼性の目標を満たすようにしています。

品質管理
工場受入検査および品質管理項目：

• 静的・動的バランス調整 – グラビアシリンダーをG2.5等級でバランス調整し、最高速度時の振動を防止。
• 位置合わせ精度試験 – ARCシステムが速度変化時に<0.1mmの精度を維持することを検証。
• 残留溶剤分析 – ガスクロマトグラフィーで乾燥効率を確認。
• 温度均一性チェック – 乾燥トンネル内のホットスポットを防ぐためのサーマルマッピング。
• 張力変動監視 – スプライスポイントが所定の公差内であることを確認し、ウェブ切れを防止。

用途

• フレキシブル食品包装：アルミ箔やナイロンを含む多層ラミネートやバリアフィルムを剥離なく処理。残留溶剤レベルは通常低く、食品安全基準に適合します。
• 装飾ラミネート：重荷重のアンワインド/リワインドスタンドや特殊印圧ロールにより、木目印刷などのリアルな質感と優れた階調表現を実現。
• 医薬品包装：クリーンルーム対応構成や溶剤フリー接着剤の採用で、ピンホールなどの欠陥を最小限に抑え、製品の完全性を確保。

技術仕様
Parameter: Specification
Printing Materials: OPP, BOPP, CPP, PE, PET, PVC, NY
Register Accuracy: ≤±0.1mm
Drive System: Servo-driven ELS (Electronic Line Shaft) or MLS (Mechanical Line Shaft)
Printing Speed: 250m/min to 400m/min (customizable)
Color Stations: 2 to 12+ stations (modular configuration)
Tension Control: Closed-loop system with pneumatic dancing rollers and load cells
Drying System: Intelligent 'L' shaped or straight-line chambers with LEL monitoring
Control System: PLC with customizable PID algorithms
Quality Standards: ISO 9001, CE Machinery Directive 2006/42/EC

特徴 / 技術仕様

• 印刷材料: OPP, BOPP, CPP, PE, PET, PVC, NY
• 位置合わせ精度: ≤±0.1mm
• 駆動方式: Servo-driven ELS または MLS
• 印刷速度: 250–400 m/min（カスタマイズ可）
• 色数ステーション: モジュール式 2〜12+ ステーション
• 張力制御: 空気式ダンシングローラーとロードセルによるクローズドループ
• 乾燥システム: 'L'型または直線型チャンバー、LEL監視付き
• 制御: カスタマイズ可能なPIDアルゴリズムを備えたPLC
• 品質規格: ISO 9001、CE Machinery Directive 2006/42/EC
