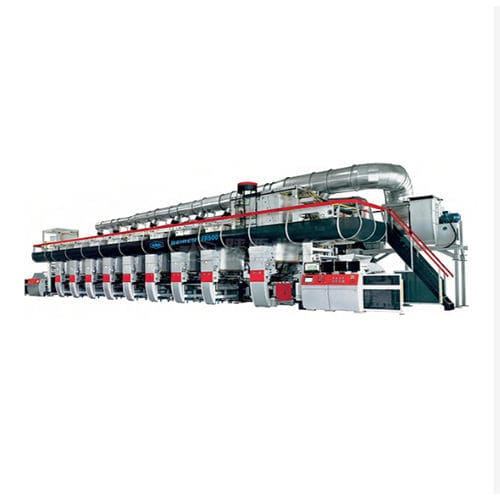

輪転グラビア印刷式インクジェット印刷機

プラスチック製フィルム用梱包用BOPPフィルム

概要
シャフトレス空気式リフトプレート／シリンダー装填ロトグラビア印刷機は、版またはシリンダーの迅速な交換、精密な位置合わせ（レジストレーション）、柔軟な基材での高速連続生産を目的に設計されています。シャフトレス設計は空気式チャックと統合型エアリフト台車を用い、シリンダーを自動で位置決め・固定して手作業を削減し、作業者の安全性を向上させます。

主な利点

• 正確で再現性のあるシリンダー取り付けを実現するシャフトレス伝動と空気式チャック
• 自動エアリフト台車により、単独作業での積み下ろしと迅速な段取り替えが可能
• ステーションあたりの段取り時間：5分未満
• 高いレジストレーション精度（±0.1 mm）で厳密な色合わせが可能
• 150〜350 m/minでの振動を低減する重厚なダクタイル鋳鉄フレーム
• 溶剤耐性のある空気部品とシールによる耐久性向上
• エア圧低下時にもシリンダーを保持する複数の安全インターロックと機械的フェールセーフロック

対応材料と工程

• OPP、BOPP
• CPP、PE
• PET
• PVC
• NY（ナイロン）

用途

• SKUの頻繁な切替が必要な短納期の食品用およびフレキシブルパッケージ生産
• 広幅の装飾材やラミネート（例：木目調フィルム、装飾フィルム）
• 厳密なレジストレーションが求められるコールドフォームブリスター用フィルムを含む医薬品パッケージ

技術表
Parameter — Specification
Register Accuracy — ±0.1 mm
Operating Speed — 150–350 m/min
Chuck Pressure — 6–8 bar
Width Range — 600–1250 mm (adjustable)
Cylinder Weight Capacity — 100 kg+ per unit
Changeover Time — Under 5 minutes per station
Frame Construction — Heavy‑duty cast iron
Substrate Materials — OPP, BOPP, CPP, PE, PET, PVC, NY

品質・試験の要点
ランアウトと同芯度の検査（ランアウト < 0.03 mm）、定格シリンダー重量の1.5倍での空気負荷試験による圧力低下・漏れの検出、急加速／急減速サイクルを用いたレジストレーション安定性試験による色重なりの安定性確認を実施します。

技術仕様

• レジストレーション精度：±0.1 mm
• 運転速度：150–350 m/min
• チャック圧力：6–8 bar
• 対応幅：600–1250 mm（調整可能）
• シリンダー最大重量：100 kg以上／台
• 段取り時間：ステーションあたり5分未満
• フレーム構造：重厚な鋳鉄製
• 基材：OPP、BOPP、CPP、PE、PET、PVC、NY
