輪転グラビア印刷式インクジェット印刷機

プラスチック製フィルム用梱包用BOPPフィルム

製品概要

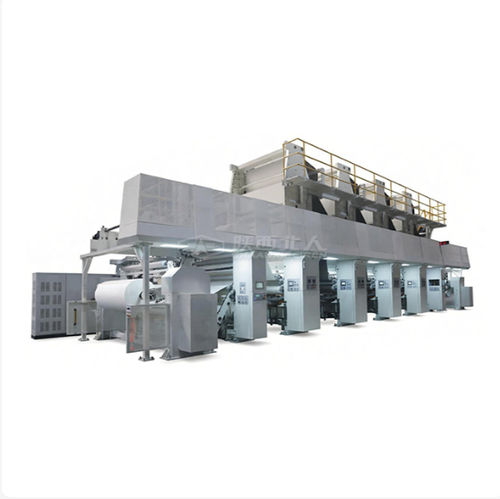

Shaanxi Beiren の多色ロータリーロトグラビア印刷機は、ロールツーロール方式の高速度・高精度な凹版印刷プレスで、BOPP、PET、PVC、アルミ箔複合などの軟包装基材に対応します。4～8色のユニットで構成可能で、位置合わせ精度は±0.1 mm、機械速度は250～600 m/minです。ウェブ幅は600 mm～2500 mmに対応し、包装印刷や装飾印刷での色再現と材料ロス低減を目的としています。

主な利点
連続的な高生産性に対応し、色安定性と再現性の高いレジストレーションを維持します。

• クロムめっきシリンダーにより表面安定性を確保
• 自動粘度制御でインク特性を安定化
• 超音波式ウェブエッジガイドによる横ずれ防止
• モジュール式のカラーステーション（4～8色）で柔軟な構成が可能
• 溶剤系／水系インクの両方に対応

技術的な利点

• 速度：基材および構成により250～600 m/min
• 精度：電子ラインシャフト同期で各ステーションを瞬時に整列（±0.1 mm）
• インク塗工制御：可変セル深さで広い階調表現を実現
• クイックスタート：サーボ駆動によりジョブ切替時の無駄を低減
• 省エネルギー：乾燥トンネルの熱回収オプションで消費を削減

用途

• 食品・飲料パッケージ：高バリアフィルムや複雑なラミネート（例：PET/ALU/PE）を用いるレトルト袋などの後加工耐性が要求される用途。
• 医薬品パッケージ：精密なテンション制御と高解像度印刷により、微小文字、バーコード、偽造防止要素の印刷が可能。
• 装飾製品：ワイドウェブ対応と高いインク塗工で、木目や石目などのフォトリアルな表現に適するラミネートや床材。

品質・試験・適合
レジストレーション確認のストロボスコープ映像検査、残留溶剤のガスクロマトグラフィー、付着性試験（ASTM D3359、Sutherland Rub）、スペクトロフォトメーターによるDelta E監視などの検査手順を実施。該当する場合は ISO 12647-2 等の品質基準に準拠しています。

製造およびサポート
Shaanxi Beiren は重要部品の社内生産、現地での色数追加や制御系アップグレード等のモジュール式アップグレード、レトロフィットや立ち上げ支援のエンジニアサポートを提供します。

主要仕様

• 印刷ユニット：4–8色（カスタマイズ可能）
• 位置合わせ精度：≤±0.1 mm（縦方向・横方向）
• 機械速度：250–600 m/min
• ウェブ幅範囲：600 mm–2500 mm
• シリンダー周長：400 mm–1300 mm（可変リピート）
• テンション制御：クローズドループ7–9モーターベクトル駆動システム
• テンション範囲：3 kg–50 kg
• 乾燥システム：マルチゾーンの温風または熱油チャンバー
• 残留溶剤目標：<5 mg/m²／パス
• スクリーン能力：175+ lines per inch
• 品質基準：ISO 12647-2 準拠
