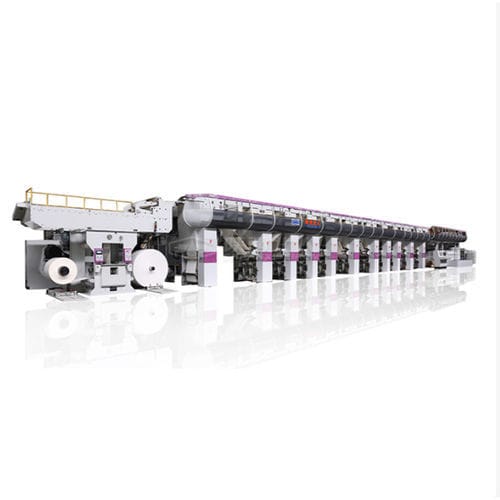

輪転グラビア印刷式インクジェット印刷機

紙用ラベル用梱包用

概要
たばこ包装用に設計された印刷機で、タバコ業界の要件に対応する構成です。Cigarette Packaging Special Rotogravure Printing Machineは、精密制御コンポーネントと構成可能なモジュールにより複数の包装フォーマットと基材をサポートします。

主なポイント

• 920 mmの印刷幅と複雑なグラフィックや金属効果に対応する10色ステーション
• 最大生産速度300 m/minでの優れた登録安定性
• 30–40 gsmのチッピングペーパーから90–350 g/m²の段ボール、アルミラミネートまでの素材対応

機能と性能
各ユニットに独立したサーボモーターを備えたElectronic Line Shaft（ELS）駆動により、色と色の正確な位置合わせを実現します。ウェブ張力は±0.3 kgで制御され、薄紙や厚紙での安定した搬送を維持します。可変式乾燥システムは溶剤系および水性インクに対応し、気流と温度を制御します。インラインのリアルタイム検査でストリーク、色ズレ、くすみを検出し廃棄を低減します。

用途

• ハードパック製造：210–250 g/m²の段ボールに対する印刷およびインラインのエンボス/筋入れ
• チッピングペーパー加工：30–40 gsmの薄紙を張力制御で取り扱い
• ソフトパックおよび内張：アルミラミネートや金属化紙の温度管理された乾燥での処理

主要仕様（概略）
印刷幅：920 mm
対応材料：紙 90–350 g/m²；チッピングペーパー 30–40 gsm；段ボール 210–250 g/m²；アルミラミネート；金属化紙
最大速度：300 m/min
色数：10色
登録精度：±0.1 mm
張力制御精度：±0.3 kg
駆動方式：各印刷ユニットに独立サーボ付きElectronic Line Shaft
乾燥：溶剤系および水性インク対応の可変式乾燥システム
インライン検査：リアルタイム欠陥検出（ストリーク、色ズレ、くすみ）

製造、品質管理およびサポート
30,000 m² 程度の組立工場を有する垂直統合型の設備で生産。工作機械センター50台以上を保有し、年間約220台の生産能力。品質検査には高速ストロボによる登録テスト、金属インクの耐摩耗試験、追跡用バーコード評価を含みます。R&Dおよびエンジニアリングチームが導入、操作員教育、保守部品、アフターサービスを提供します。

商用名称 / 技術仕様

• 商用名称：Cigarette Packaging Special Rotogravure Printing Machine
• 印刷幅：920 mm
• 対応材料：紙 90–350 g/m²；チッピングペーパー 30–40 gsm；段ボール 210–250 g/m²；アルミおよび金属化紙
• 最大印刷速度：300 m/min
• 色数：10
• 登録精度：±0.1 mm
• 張力制御精度：±0.3 kg
• 駆動：各印刷ユニットに独立サーボを備えたElectronic Line Shaft
• 乾燥：溶剤系および水性インク用の可変式乾燥システム
• インライン検査：リアルタイム欠陥検出
• 用途：たばこ包装、たばこラベル印刷、チッピングペーパー、ハードパックおよびソフトパック生産
• 品質保証：高速ストロボ検証、耐摩耗試験、バーコード評価
• 製造能力：約220台/年、30,000 m²の組立工場；>50の工作機械センターによる垂直統合
• R&D：継続的な開発のための>100名のシニアエンジニアチーム
