輪転グラビア印刷式インクジェット印刷機

梱包用BOPPフィルムOPPフィルム用

概要

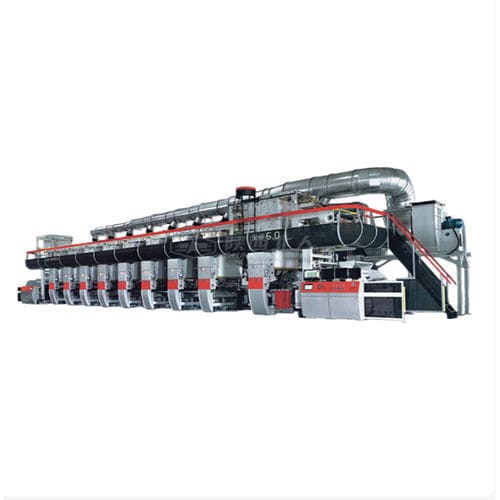

Shaanxi Beiren の Environmentally Friendly Rotogravure Printing Machine は、環境負荷の低減を目的に設計された巻取り式ロトグラビア印刷機です。水性インクおよび非トルエン・非ケトン（NTNK）溶剤インクへの対応、ヒートポンプ補助の乾燥と熱風リサイクル、各グラビアシリンダを個別制御する Electronic Line Shaft（ELS）サーボ駆動を組み合わせ、VOC排出と熱エネルギー消費を低減します。MDO‑PE、BOPE 等のモノマテリアルや熱に敏感な基材への印刷をサポートし、持続可能なパッケージングに適しています。

特長

• Electronic Line Shaft (ELS)：各グラビアシリンダをサーボで独立制御し、安定したインレジ精度と機械的損失の低減を実現。
• 低排出設計：水性およびNTNKインク対応。排気捕集やRTO統合の設計によりVOCを大幅に低減。
• 省エネルギー：ヒートポンプ補助の乾燥と熱風リサイクルにより熱エネルギー消費を削減。
• 運用効率：短時間の段取り、主軸給油不要の簡易保守、連続生産に適した耐久性。
• 安全・監視：LEL監視を統合し、排出処理の設計ポイントを備えることで規制対応を支援。

先進技術
本機はELSサーボ制御とインテリジェント乾燥を組み合わせています。各シリンダを独立駆動してダイナミックな条件下でも高精度のインレジを維持するとともに、ヒートポンプと高速度ノズルによる乾燥により蒸発の遅い水性インクも効率的に処理し、プロセス熱を回収してエネルギー効率を高めます。

材料適応性

• 対応基材：OPP、BOPP、CPP、PE、PET、PVC、NY。
• PLA 等の生分解性基材にも対応。張力・圧力制御により厚さ10マイクロメートルまでの超薄膜印刷が可能。
• リサイクル性を考慮したモノマテリアル構造（例：モノPE）への適用に適合。

主要技術仕様
印刷材料 — OPP, BOPP, CPP, PE, PET, PVC, NY
インレジ精度 — ≤ ±0.1 mm
排出削減率 — 最大95%のVOC削減
省エネ率 — 最大30%の熱エネルギー削減
最小フィルム厚 — 10 microns
残留溶剤量 — < 5 mg/m²

用途

• 持続可能な食品包装：リサイクル可能なモノPE構造への印刷で、保護性とリサイクル性を維持するための圧力制御。
• 医薬品包装：アルミ箔ブリスター向けの低溶剤配合で、残留溶剤管理と規制対応を支援。
• 生分解性ラベル・収縮スリーブ：PLA や PET‑G に対応し、ゾーン乾燥とチルロールで収縮特性を損なわずにインクを固定。

検定・品質管理
製造および試験手順には、残留溶剤のガスクロマトグラフィー検証、運転条件下でのインレジ精度検証、エネルギー効率監査、VOC漏洩検査が含まれます。主要部品は社内加工され、確立された生産／試験プロトコルに従って管理されます。

技術データ

• 型式名：Environmentally Friendly Rotogravure Printing Machine
• 駆動方式：各シリンダ用サーボモーターを備えた Electronic Line Shaft (ELS)
• インレジ精度：≤ ±0.1 mm
• 排出削減能力：最大95%のVOC削減
• 熱エネルギー削減：ヒートポンプと熱風リサイクルにより最大30%
• 対応最小フィルム厚：10 microns
• 処理後残留溶剤量：< 5 mg/m²
• 対応印刷材料：OPP, BOPP, CPP, PE, PET, PVC, NY, PLA
• インテリジェント乾燥：ヒートポンプ補助システムと水性インク向け高速度乾燥ノズル
