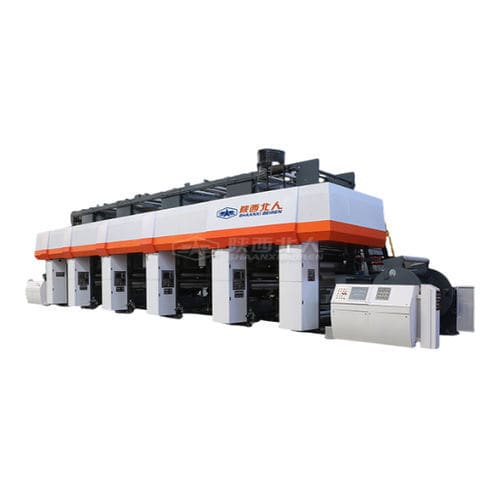

輪転グラビア印刷式インクジェット印刷機

プラスチック用紙用BOPPフィルム

概要
本スポットカラー回転凹版印刷機は、事前調合されたスポットインクをフレキシブルおよび剛性基材に高い再現性と正確な色合わせで転写する産業用ロトグラビアプレスです。ブランド重要なパッケージや特殊ロット向けに設計されており、専用のインクユニットで単一パスによるカスタムカラーや特殊効果の再現が可能です。

主な機能

• 位置合わせ精度：≤ ±0.1 mm、長尺生産でも高精度なアライメントを実現
• Electronic Line Shaft (ELS) 駆動システムによりウェブの同期制御と張力安定性を確保
• Electrostatic Assist (ESA) インク転写技術によりインクのピックアップと転写効率を向上
• 高効率のマルチゾーンドライヤーにより高生産速度に対応
• クロームメッキ処理された凹版シリンダーで長寿命かつ安定したインク付着
• 粘度自動制御（目標：16–18秒、Zahn Cup #2）により安定したインクフィルム形成を実現
• 2〜12色までのカラーユニット構成をカスタマイズ可能

用途

• 大量生産でブランドカラーの厳密な再現が求められるFMCG（食品・飲料・スナック包装）向けパッケージ
• メタリックや特殊ニスを単一パスで処理する高級品・たばこパッケージ
• 熱シール耐性および規制要件を満たす必要がある医薬品用ブリスターフィルム
• 高精度の位置合わせとカスタムスポットカラーが必要なセキュリティ／偽造防止ラベル

差別化ポイント

• 化学的に彫刻された凹版シリンダーは深く均一なセル容積を提供し、優れたインク密度を実現
• フレキソやオフセットのプロセス印刷と比べて高い色飽和度と階調深度を提供
• 極薄フィルムから厚紙まで幅広い基材に対応し、機械交換なしで処理可能
• 自動インライン品質管理（色差・位置合わせ監視）で厳しい公差を維持

技術仕様表（項目 → 仕様）
項目 | 仕様
位置合わせ精度 | ≤ ±0.1 mm
稼働速度 | 150–400 メートル/分
駆動方式 | Electronic Line Shaft (ELS)
インク転写技術 | Electrostatic Assist (ESA)
粘度管理 | 自動（16–18 秒 Zahn Cup #2）
乾燥方式 | マルチゾーン高効率ドライヤー
シリンダーコーティング | 耐久性のためのクロームメッキ
カラーユニット | 2–12色（カスタマイズ可能）
基材適合性 | PET、BOPP、PVC、アルミ箔、紙
フィルム厚範囲 | 12ミクロンフィルムから厚紙まで

品質・工程管理

• 色差目標（Delta E < 2.0）を満たすためのインライン分光測色計
• ±0.10 mm内のアライメントを維持する自動カメラベースの位置合わせ監視
• 残留溶剤が規制値を下回ることを確認する溶剤安全性試験
• 後工程での剥離を防ぐためのインク付着試験

運用上の利点

• 初期メートルから百万メートルまで一貫したブランドカラー再現
• 粘度および位置合わせの自動制御により手動調整の必要性を低減
• クロームメッキシリンダーによる長期耐久性で運用コストを低減
• カラーユニット、基材幅、乾燥モジュール、オプションのラミネーション／スリッティングなど柔軟な構成が可能

企業・製造に関する注記
Shaanxi Beirenはコンバーティング機器の製造で豊富な実績を有しており、社内加工センターと30,000 m²の組立工場を備え、年間数百台の機械をグローバルに出荷しています。

技術仕様

• 位置合わせ精度：≤ ±0.1 mm
• 稼働速度：150–400 m/min
• 駆動方式：Electronic Line Shaft (ELS)
• インク転写：Electrostatic Assist (ESA)
• 粘度管理：自動（16–18 s Zahn Cup #2）
• 乾燥：マルチゾーン高効率ドライヤー
• シリンダーコーティング：クロームメッキ
• カラーユニット：2–12（カスタマイズ可能）
• 基材適合性：PET、BOPP、PVC、アルミ箔、紙
• フィルム厚範囲：12 micron から厚紙まで
