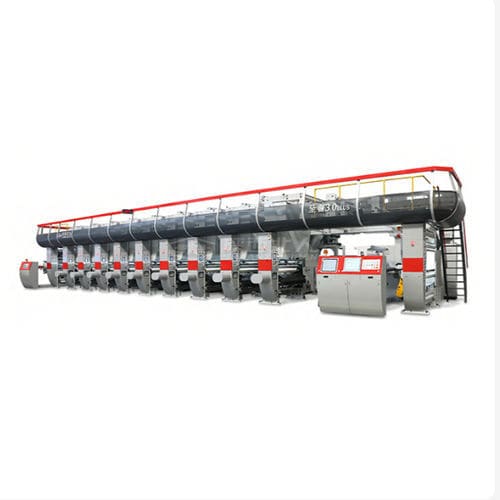

輪転グラビア印刷式インクジェット印刷機 Zhirui 3.0

プラスチック用プラスチック製フィルム用梱包用

概要
Zhirui 3.0plus 凹版印刷機は、食品用およびフレキシブルパッケージの大ロット生産向けに設計されています。OPP、BOPP、CPP 等の基材を食品接触対応の包装に変換し、精密な位置合わせ、高い塗工量、長期耐久性を実現します。長時間連続稼働に対応し、一般的な食品安全要件を満たします。

主な製品特徴
生産速度時の位置合わせ精度 ±0.1 mm；クロムめっき彫刻シリンダーによる長寿命；多ゾーン温風乾燥＋VOC監視；ユニット毎に独立したサーボモーターを備えたElectronic Line Shaft（ELS）駆動；7モーターのクローズドループ張力制御による安定したウェブハンドリング。

用途

• スナック食品包装：ポテトチップ袋、菓子包装、ビスケット袋などの高解像度グラフィック、メタリック効果含む。
• レトルトパウチ：加熱耐性フィルムを処理し、滅菌工程後も印刷位置を維持。
• 飲料用シュリンクスリーブ：乾燥制御により早期収縮を防ぎつつ鮮やかなスリーブを生産。
• 乳製品・冷凍食品：コールドシール等の低温フィルムに印刷し、シール位置と印刷の整合性を確保。

稼働上の利点
複数色ステーションにわたる高い位置合わせ精度で廃棄物やリワークを低減。
耐久性の高いクロムめっきシリンダーにより、版交換とダウンタイムを抑制。
多ゾーン乾燥＋VOC監視で溶剤残留を低減し、FDA・EUの食品接触ガイドラインの準拠を支援。
クローズドループの圧力・張力制御で約12μmの超薄膜や非吸収性基材に対応。
彫刻シリンダー技術により可変インク深さでフォトリアリスティックな画質と安定した色密度を実現。
自動粘度制御が稼働中のインク一貫性と厳しい色差管理を維持。

技術仕様

• モデル：Zhirui 3.0plus Gravure Printing Machine
• 印刷幅：1050 mm / 1250 mm
• 最大印刷速度：350 m/minまで
• 色数構成：6〜12色（カスタマイズ可）
• 対応基材：OPP、BOPP、CPP、PET、PE、ナイロン
• 駆動方式：Electronic Line Shaft（ELS）＋独立サーボモーター
• 位置合わせ精度：±0.1 mm
• 乾燥方式：多ゾーン温風＋VOC監視
• 張力制御：7モーターのクローズドループシステム

品質管理と試験
印圧ローラーおよびアイドラーローラーの動的バランステストをG2.5まで実施し、ウェブの振動や筋を防止。
高速カメラによる速度ランプ試験で速度域全体での位置合わせ精度を確認。
ガスクロマトグラフィーによる溶剤残留検証で、残留溶剤が目標仕様を満たすことを確認。
