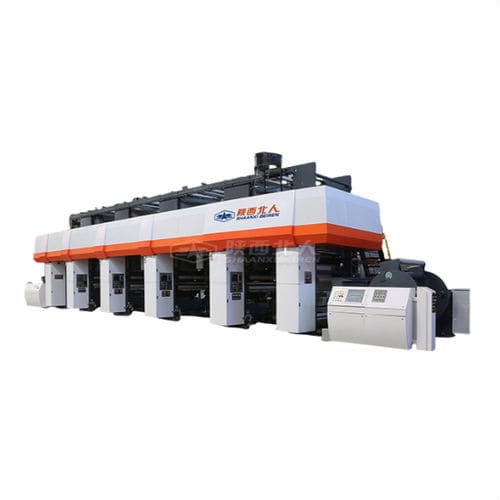

輪転グラビア印刷式インクジェット印刷機

プラスチック用プラスチック製フィルム用BOPPフィルム

概要
Shaanxi Beirenのインテリジェント・ロトグラビア印刷機は、Electronic Line Shaft（ELS）アーキテクチャとIndustry 4.0制御を統合し、フレキシブルおよびラミネート包装向けの高精度・高速ロトグラビア印刷を実現します。各印刷ユニットに独立したサーボモータを備え、デジタルレシピ管理とIoT診断によりセットアップ時間を短縮し、安定した生産品質を確保します。

主な機能

• 各印刷ユニットに独立したサーボモータを備えたElectronic Line Shaft（ELS）駆動
• 印刷位置合わせ精度：≤±0.1 mm
• レシピデータベースとデジタルツイン統合を備えたPLC制御
• ワンタッチセットアップと事前位置合わせにより立ち上げロスを低減（500 m以上から<50 mへ）
• 自動粘度制御と可変風量・LEL監視付きインテリジェント乾燥
• ユニット当たり7〜9モータのベクトル張力制御と高度なモーションコントローラによる均一なテンション管理
• 遠隔/オンライン監視対応のIoT診断
• 設計速度：300〜600 m/min、最大ウェブ幅：最大2500 mm（機種依存）

対応材料
幅広い基材に対応し、材料特性に応じてテンションアルゴリズムとハンドリングを自動調整します。

• OPP、BOPP、CPPフィルム
• PE、PET基材
• PVC、ナイロン（NY）
• 10 µmまでの超薄型フィルム
• 装飾用途向けの高耐久基材

用途

• 高バリア食品包装：レトルト・真空パウチ向けの多層ラミネート、高温乾燥や滅菌工程に対応
• 医薬包装：コールドフォームブリスター用アルミ箔印刷、熱接着性ラッカーや偽造防止マイクロテクスチャに対応
• 装飾ラミネート：超広幅ウェブでの生産、基材の伸びを補償するインテリジェントなレジスト機能
• フレキシブルパッケージ：スナック袋、スタンドアップパウチなど、鮮やかな色と精密なグラフィックが必要な製品

品質・効率・持続可能性
各機はダイナミックなレジスト安定性試験、ターレットスプライサーのフルスピード試験、レーザーバイブロメータによるシリンダ安定性検査、溶剤残留分析を含む工場受入試験（FAT）を実施し、必要に応じて食品安全基準を満たします。インテリジェント乾燥と可変周波数駆動によりエネルギー消費を削減（従来比約30％）し、水性インキの使用を支援します。

技術仕様

• 印刷位置合わせ精度：≤±0.1 mm
• 運転速度：300–600 m/min
• 印刷材料：OPP、BOPP、CPP、PE、PET、PVC、NY
• 駆動方式：独立サーボモータ付きElectronic Line Shaft（ELS）
• テンション制御：ユニット当たり7–9モータのベクトル制御
• 切り替え時間：ワンタッチセットアップで15分未満
• 乾燥システム：可変風量制御とLEL監視付きインテリジェント乾燥
• 操作インターフェース：レシピデータベースとデジタルツイン統合を備えたPLC
• 最大ウェブ幅：最大2500 mm（機種依存）
• 主な特徴：IoT診断と遠隔監視を備えた自動精密制御
