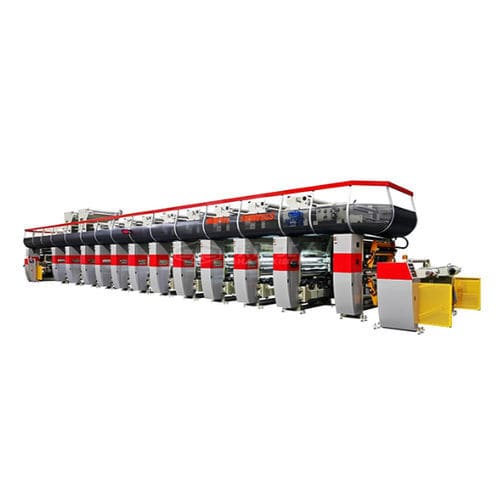

輪転グラビア印刷式インクジェット印刷機

プラスチック用BOPPフィルムポリエチレンフィルム用

Product Overview 単色ロトグラビア印刷機は、可撓性基材への単色印刷またはコーティング用に設計されています。高精度な位置ずれ管理と長尺連続生産に対応し、操作が簡易で導入コストを抑えられる構成です。

Application advantages 長尺生産に適した短サイクルの高効率生産が可能。ベタ面や高遮蔽率インクの塗布（不透明な白やメタリック仕上げを含む）に適し、アルミ箔や各種フィルムへの均一な単色印刷・機能性コーティングが可能です。

Key Features

• 彫刻された銅めっき鋼製シリンダーを用いた凹版（グラビア）印刷による直接インキ転写
• 位置ずれ精度 ≤±0.1 mm
• 長尺連続運転向けの設計と簡易な操作パネル
• 高精度部品と高度な加工により再現性とシリンダー寿命を確保

Substrate Compatibility PET、BOPP、PVC、LDPE、アルミ箔（20-25 μm）、PP織物素材。

Applicable Industries

• 包装材料の製造
• ラベル・ステッカーの製造
• 壁紙・装飾印刷
• 産業用グラフィックおよび機能性コーティング

Manufacturing & Quality Control 専用組立工場での高度な加工センターを用いた部品製造。品質管理にはシリンダー同心度検査（<0.02 mm）、インキ粘度のオンライン監視、接着性試験（ASTM D3359）、乾燥システムの熱プロファイル、ドクターブレード摩耗解析を含みます。

Technical Specifications 位置ずれ精度：≤±0.1 mm
印刷方式：凹版（グラビア）プロセス
色能力：単色 / コーティング
生産効率：短サイクルでの高速運転
対応基材：PET、BOPP、PVC、LDPE、アルミ箔（20-25 μm）、PP織物素材
主要特徴：銅めっき鋼製の彫刻シリンダーによる直接インキ転写
運用フォーカス：長尺運転、ベタ面、機能性コーティング

Performance & Operation Notes 最大走行速度は乾燥能力とインキ条件に依存しますが、適切な乾燥と設定により対応基材で200 m/minを超えることがあります。彫刻シリンダーは数百万回の印刷に耐え、再めっき・再彫刻が可能で、長尺生産時の単位メートル当たりコストを低減します。

Service & Integration コンバーティング設備との連携に対応し、テンション制御、巻出/巻取構成、インライン検査ステーションの構成が可能です。設置、操作トレーニング、保守手順、シリンダー取り扱いおよびトラブルシューティングをアフターサポートとして提供します。

FAQ (Selected)

• 彫刻シリンダーの寿命と再利用：シリンダーは数百万回の印刷に耐え、再めっきや再彫刻が可能です。
• 最小発注数と購入前テスト：単体購入をサポート。工場デモや基材テストで性能確認が可能です。
• 既存ラインへの統合：テンション制御、巻出/巻取、インライン検査に合わせてカスタマイズ可能です。
• 購入後のトレーニングとサポート：現地での設置・操作トレーニングおよび継続的な技術サポートを提供します。
