ねじり試験機 PBSC-RP30

トルク強度品質

製品概要

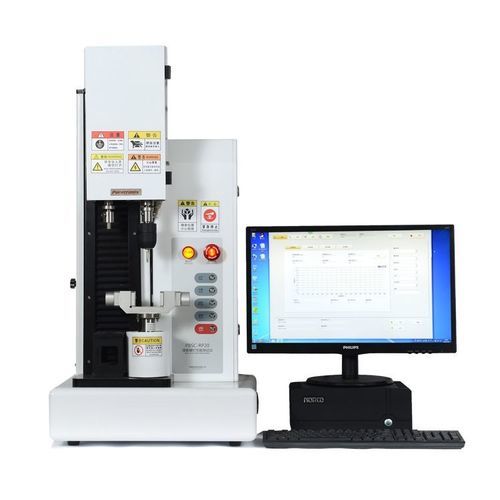

PBSC-RP30 骨ねじ性能試験機は、整形外科用骨ねじの性能評価のために設計された多機能・高精度の統合試験装置です。ねじ込みトルク、セルフタッピング性能、引抜力、ねじり特性、挿入力などの試験が可能で、医療機器試験機関、研究機関、インプラントメーカー向けに適しています。

製品の特長

• オープンフレーム設計で直感的なインターフェース、複数の曲線描画モードを備える
• 精密差動モータ駆動により滑らかな伝達、低騒音、正確な位置決め、高い再現性を実現
• 輸入カスタム高感度ロードセルとTBIリードスクリューで精密な移動制御
• デュアルサーボを制御する高性能制御システム
• ワンボタンでの全自動測定
• 試験モードに応じた交換式プロ仕様フィクスチャを用意
• 内蔵キャリブレーションプログラムで容易に検証・調整可能
• データエクスポートはOfficeソフト対応、最適化されたデータ処理機能
• 多機能試験：引抜、セルフタッピング、ねじ込みトルク、ねじり、挿入力

技術仕様

• 力測定範囲：20 kg
• 引抜力測定範囲：≤200 kg
• トルク測定範囲：0–10 Nm
• 測定精度：等級0.5
• ねじ込み/ねじ外し荷重：≤11.17 N
• セルフタッピング軸方向圧縮荷重：2 N/s（一定速度増加、精度 ±1 N/s）
• 試験ストローク：≤400 mm
• 分解能：0.01 N / 0.001 Nm
• 試験モード：ねじ込みトルク、セルフタッピング、ねじり特性、引抜、挿入力
• 試験速度：0.5–200 mm/min（無段階）；0.5–30 r/min
• 外形寸法（L×W×H）：470 × 440 × 1000 mm
• 電源：AC 220 V ±22 V、50 Hz
• 重量：約60 kg
• 標準構成：本体、コンピュータ、試験用治具

試験規格
ASTM F543; YY 0018-2016; YY/T1504; YY/T1505; YY/T1506; YYT 0119.2-2014; YYT0509; YY/T 0521-2018

技術的特徴

• 整形外科用ねじの再現性・トレーサビリティのある機械試験向けに設計
• 高解像度の測定とトルク/力の同期取得
• カスタムプロトコルや自動化シーケンスに対応する柔軟な試験プログラム
• 品質管理、研究開発、規制適合試験に適合
