摩擦試験用トライボメータ PMT-CSP02

導入

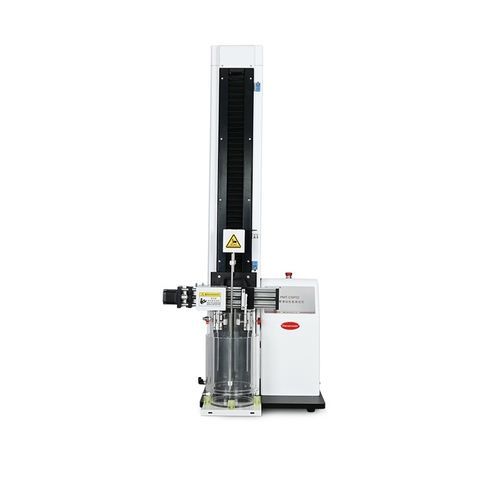

カテーテル滑走性能試験機 PMT-CSP02 は、YY/T 1536-2017「Standard Test Model for Evaluation of surface sliding Performance of non-vascular catheter」および T CAMDI 021-2019「Single-use hydrophilic coating guide wire」に基づいて開発されました。医療用カテーテル、外用カテーテル、ガイドワイヤの摩擦性能指標を測定する高精度試験機です。本体は輸入高精度センサー、高精度ボールねじ、専用構造設計を採用し、安定した動作を確保します。試験結果と曲線は正確で再現性が高く、無段階速度制御により非標準の試験速度にも対応します。試験機関や医療機器メーカーで広く利用されています。

主な特徴

• 輸入マイコン制御、オープン構造で直感的なヒューマンマシンインターフェースにより操作が容易
• 複数の動作モードを選択可能（固定力値モード、位置変位モードなど）
• 高精度ボールねじ駆動とステンレス製ガイドレールで滑らかな動作を実現
• 輸入高精度荷重センサー（測定精度0.5級以内）
• 精密差動モータ駆動により安定した伝達、低騒音、正確な位置決めおよび良好な再現性
• 自動測定および試験データの統計処理機能を備えたLCD表示
• 高速マイクロプリンタ出力 — 高速印字、低騒音、用紙ロール交換が容易
• 専用の内部較正プログラムを搭載、第三者による較正をサポート
• 7インチHDカラータッチスクリーンで曲線とテキストを鮮明に表示
• 双方向操作可能なパソコン用ソフトウェア（オプション）
• 交差アライメント調整装置により正確で信頼性の高い試験を実現

技術パラメータ
指標 : パラメータ
測定範囲 : 1 kg、5 kg、25 kg、50 kg（1つ以上選択可能）
測定単位 : N、kg、lb
測定精度 : ≤0.5級
速度精度 : 1 ~ 10 mm/min ±1%、10 ~ 500 mm/min ±0.5%
変位分解能 : 0.001 mm
最小分解能 : 0.001 N
試験ストローク : 1000 mm
クランプ力 : 0–10 N
流量 : 10 L/min
温度制御範囲 : -10 ~ 80 ℃
温度制御精度 : ±0.1 ℃
試験速度 : 1–500 mm/min 無段階可変
外形寸法 : 480 (L) × 560 (W) × 1430 (H) mm
重量 : 約90 kg
電源 : AC220V ±22V、50Hz
標準構成 : 本体、水槽温度制御システム、クランプシステム
オプション構成 : パソコン用ソフトウェア、コンピュータ

構成一覧
OS : Parationix
本体構造 : Parationix
保持装置 : Parationix
センサー : USA CELTRON*3
高精度ボールねじ : TBI*1
ステッピングモータ : Leadshine*3
水槽温度制御システム : HX-4X（カスタム）
仕様 : 1
保証書 : 1
適合証明書 : 1
電源コード : 1
データケーブル : 2

基準
YY/T 1536-2017 Standard Test Model for Evaluation of surface sliding Performance of non-vascular catheter
T CAMDI 021-2019 Single-use hydrophilic coating guide wire

特性 / 技術仕様

• 測定範囲のオプション: 1 kg、5 kg、25 kg、50 kg
• 測定単位: N、kg、lb
• 測定精度: ≤0.5級
• 速度精度: 1–10 mm/min ±1%；10–500 mm/min ±0.5%
• 変位分解能: 0.001 mm
• 力分解能: 0.001 N
• 試験ストローク: 1000 mm
• クランプ力範囲: 0–10 N
• 流量: 10 L/min
• 温度制御範囲: -10〜80 °C；精度 ±0.1 °C
• 試験速度: 1–500 mm/min 無段階可変
• 外形寸法 (L×W×H): 480 × 560 × 1430 mm
• 重量: 約90 kg
• 電源: AC 220V ±22V、50 Hz
• 標準構成: 本体、水槽温度制御システム、クランプシステム
• オプション: PC用ソフトウェアおよびコンピュータ
