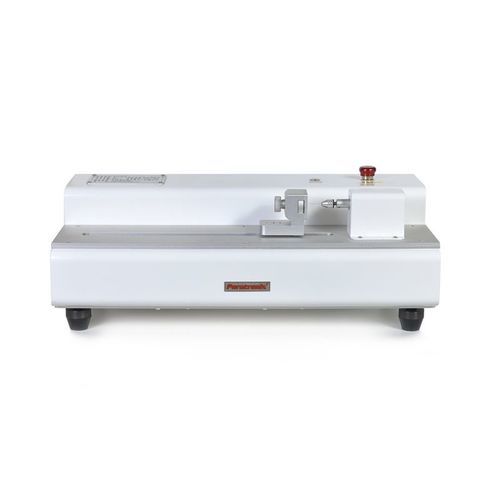

耐穿孔性試験機 NTP-06

周波流動点弾力性

製品紹介
NTP-06は、GB18671-2009に基づき設計された針先および人工皮膚の穿刺力を定量測定する試験機です。静脈内点滴針、鍼（はり）、採血針などの穿刺力試験に適しており、高い信号取得周波数により初期挿入力および特性ピークF0、F1、F2、F3、F4を詳細に記録し、対応する力-変位曲線を作成できます。さらに、YY/T 1618-2018に基づくゴムスリーブの復元性試験にも対応します。

主な特長

• GB18671-2009に準拠した針穿刺試験に対応。
• 高周波の信号取得で開始力やF0～F4のピークを詳細に記録。
• ピーク解析のための力-変位曲線を出力。
• YY/T 1618-2018に準拠したゴムスリーブ復元性試験が可能。
• 可変速度の電気駆動による荷重方式。

パラメータ
項目 - パラメータ
最大試験力 - 6N
試験力の最小読取値 - 0.01N
変位の最小読取値 - 0.01mm
表示の相対誤差 - ±1%
試験力表示値の繰返し相対誤差 - ≤1%
試験力ゼロの相対誤差 - ±0.1%FS
速度範囲 - 0.5-300 mm/min
試験スペース - 280 mm
荷重方式 - 電動
電源電圧 - 220V±10% 50Hz（確実な接地）
重量 - <15Kg

規格
GB18671-2009；ゴムスリーブ復元性試験はYY/T 1618-2018に準拠

技術仕様

• 型番: NTP-06
• 最大試験力: 6N
• 力分解能: 0.01N
• 変位分解能: 0.01mm
• 表示精度（相対誤差）: ±1%
• 再現性: ≤1%
• ゼロ誤差: ±0.1%FS
• 試験速度範囲: 0.5–300 mm/min
• 試験スペース: 280 mm
• 荷重方式: 電動
• 電源: 220V ±10%, 50Hz
• 重量: <15 Kg
