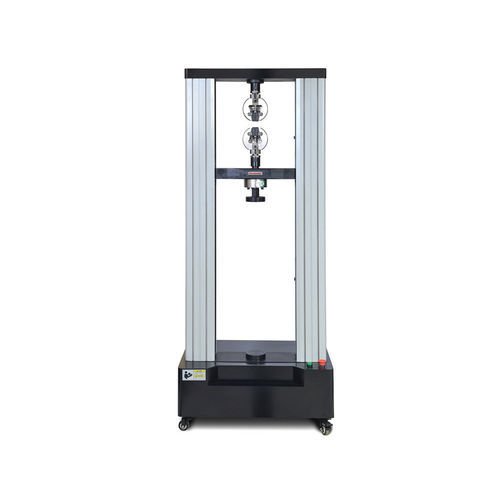

圧縮試験機 ETT-C

湾曲切断伸長

製品紹介
ETT-Cは、引張強さ、固定伸び、破断伸び、降伏強さなどの機械的特性試験を行うためのマイクロコンピュータ制御の電子式万能試験機です。フレームと付属品は操作性と安定した性能を重視して設計されています。サーボモータをAC速度制御で駆動し、高精度ボールねじ対でクロスヘッドを大行程で駆動します。

主な機能とソフトウェアの特徴
本機はAC速度制御、同期歯付きベルト減速機構、高精度ボールねじを組み合わせています。PC（Windows）ベースの制御ソフトは仮想計測器表示で試験力、力ピーク、横梁変位、試料変形、試験曲線を表示します。デュアルチャネルのフルデジタルプログラマブルアンプにより、物理的なゼロ調整、ゲイン調整、自動較正が可能で、アナログポテンショメータを使わずに信頼性の高い制御を実現します。

用途

• 金属および非金属の引張試験
• 伸び、引張強さ、降伏強さの測定
• 固定伸びおよび破断伸び試験
• 圧縮、曲げ、せん断、はく離、引き裂き試験（治具使用時）
• 品質管理、教育・研究、航空宇宙、金属加工、ワイヤーロープ、自動車、プラスチック、ゴム、織物等

技術仕様

• 最大試験力：50 kN（他のレンジはオプション）
• 精度等級：1級
• 力の測定範囲：2%–100%、表示誤差 ±1%
• 力分解能：最大力の1/300000
• ひずみ測定範囲：2%–100%、表示誤差 ±1%、分解能 1/300000
• 変位分解能：0.01 mm
• 速度範囲：0.01 mm/min 〜 500 mm/min（無段階）
• 引張行程：600 mm、圧縮スペース：600 mm、試験幅：450 mm
• サーボモータ出力：1.5 kW
• 本体寸法：868 × 580 × 1836 mm、総重量：550 kg
• 制御：PCベースソフト、仮想計測器表示、デュアルチャネルデジタルアンプ

基本構成

• ホストフレーム：自社製 — 1式
• 減速系：同期歯付きベルト — 1式
• ボールねじ対：Taiwan TBI（圧延） — 2組
• ロードセンサー：100 kN — 1
• コンピュータ：Lenovo/HP — 1式
• 電動機：標準国内（Panasonicオプション） — 1式
• プリンター：インクジェットプリンター — 1式
• 光電エンコーダー：Line 2000（Omron）— 1
• ソフトウェア・制御システム：自社開発 — 1式
• 取扱説明書・設置マニュアルなど — 1式
• くさび式引張治具 — 1式；圧縮付属品 — 1式

注記
高精度ボールねじ駆動、AC速度制御のサーボ駆動、PCベースの仮想計測器表示ソフトにより、正確なデータ取得と表示、および統合制御が可能です。
