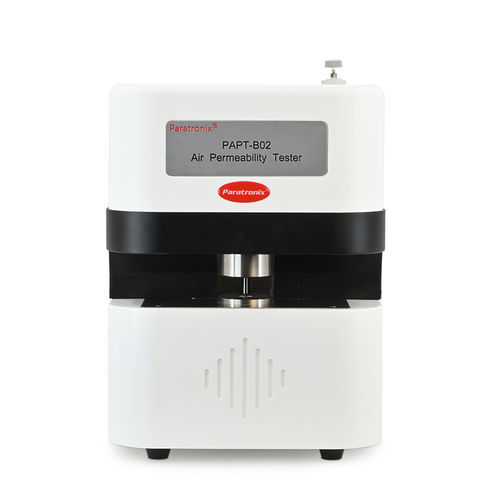

空気式透磁率計 PAPT-B02

製品紹介
PAPT-B02 空気透過性試験機は、Bendtsen 法（オプションで Gurley または Schober 法）により、ポリマー材料、フィルム、紙、紙器の空気透過性を測定するための装置です。

特長

• 3 種類の試験法に対応：Gurley、Schober、Bendtsen。
• 圧力差 0–3 kPa を 0.01 kPa の精度で調整可能、各試験法の要件を満たします。
• 試験容積 1 L は各法の要件に適合します。
• マスクの交換により試験面積 10.0 cm2 と 6.42 cm2 を切替可能。
• 温湿度センサー内蔵により試験室の温湿度をリアルタイム監視。
• 気密性良好、漏れ量 ≤ 1.0 ml/h。
• 二重制御モード（手動/電子）、PC 用ソフトウェアはオプション。

技術仕様
項目 — パラメータ
測定範囲 — 0.01-2.5 um/(Pa.s)
分解能 — 0.001 um/(Pa.s)
透過率 — 0.01-120 ml/min（カスタマイズ可）
圧力差/精度 — 0-3 kPa / ±0.01 kPa（カスタマイズ可）
有効圧力差 — Gurley: 1.21 kPa; Bendtsen: 1.47 kPa ±0.02 kPa; Schober: 1.00 kPa ±0.01 kPa / 2.50 ±0.01 kPa（気流 < 0.13 ml/L）
試験面積 — Bendtsen: 50×50 mm 有効面積: 10.0 ±0.2 cm2; Schober: 60×100 mm 有効面積: 10.0 ±0.2 cm2; Gurley: 50×50 mm 有効面積: 6.42 cm2
試験時間 — 1-999999 s；精度: 0.1 s
試料調整 — A. 前処理: <40°C、10-35% RH、24 時間放置；B. 1 時間間隔での前後の秤量差が総質量の 0.25% を超えないこと
装置寸法 — 420 × 300 × 165 mm（L×W×H）
電源 — 220 V/50 Hz、100 W
重量 — 15 kg

試験原理

• Bendtsen: 一定圧力差 1.47 kPa 下で、締め付け後 5 秒経過したときの試料表面を通る気流を記録。
• Schober: 一定圧力差 1.00 kPa ±0.01 kPa または 2.50 ±0.01 kPa 下で、適切な試験時間を選択し試験容積により気流を測定。
• Gurley: 一定圧力差 1.23 kPa 下で 100 ml の気体が通過するのに要する時間を測定。

試験規格
ISO 5356

構成

• 標準構成：本体、電源コード
• オプション：PC 用ソフトウェア
• 備考：エアソースはユーザー側で用意してください

特性 / 技術仕様

• モデル：PAPT-B02
• 測定範囲：0.01-2.5 um/(Pa.s)
• 分解能：0.001 um/(Pa.s)
• 透過率：0.01-120 ml/min（カスタマイズ可）
• 圧力差範囲：0-3 kPa；精度：±0.01 kPa
• 有効圧力差：Gurley 1.21 kPa；Bendtsen 1.47 kPa ±0.02 kPa；Schober 1.00 kPa ±0.01 kPa または 2.50 ±0.01 kPa
• 試験面積：Bendtsen 50×50 mm（10.0 ±0.2 cm2）；Schober 60×100 mm（10.0 ±0.2 cm2）；Gurley 50×50 mm（6.42 cm2）
• 試験時間範囲：1–999999 s；精度 0.1 s
• 試料調整：<40°C、10–35% RH、24 時間放置；質量変化 ≤0.25%（1 時間）
• 装置サイズ：420 × 300 × 165 mm
• 電源：220 V/50 Hz、100 W
• 重量：15 kg
