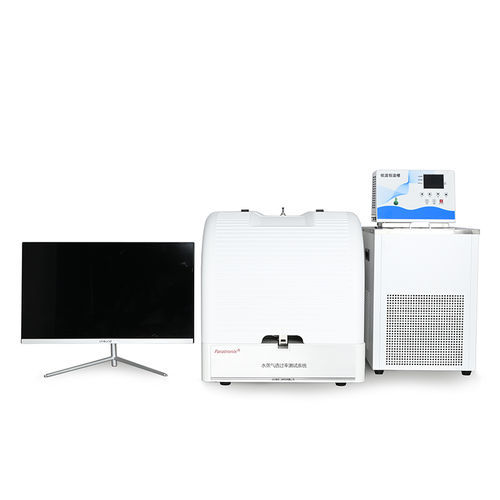

品質試験機 WVTR-E3

速度電動式自動

製品紹介
WVTR-E3は赤外線センサー方式に基づいて設計・製造された水蒸気透過率試験装置であり、プラスチックフィルム、複合フィルム、シート、紙などの中〜高バリア材料の水蒸気透過率測定に適用されます。包装/容器の試験にも対応し、パッケージング、ポリマー、製薬分野の品質管理用途に適しています。

特長

• 高精度赤外線センサーにより正確なWVTR測定が可能
• 湿度・温度の自動制御で安定した試験環境を維持
• パソコンによる統合操作、使いやすい試験ソフトとデータ・曲線のリアルタイム表示
• 独立した3つの試験チャンバーで同時に3検体を測定
• ワンボタンによる自動試験で操作を簡素化
• パイプライン洗浄の特許設計によりキャリアガスの清浄性と高い試験効率を確保
• 独自の検体密封設置技術でチャンバーの気密性を向上
• オプションでUSP 1207のデータトレーサビリティと権限管理に対応するコンピュータ化システムを提供（製薬用途オプション）

技術仕様

• 型式: WVTR-E3
• 測定範囲: 0.002–1000 g/(m2·24h)（フィルム・シート）
• 同時試料数: 3
• 分解能: 0.001 g/(m2·day)
• 試料寸法: Φ30 mm–Φ110 mm
• 測定面積: 50.24 cm2
• 試料厚さ: ≤3 mm
• 試験モード: 3つの独立した試験チャンバー
• 温度制御範囲: 5℃–65℃（分解能 ±0.01℃）
• 温度精度: ±0.1℃
• 湿度制御範囲: 0–100% RH
• 湿度精度: ±1% RH
• キャリアガス: 99.999% 高純度窒素（ユーザー準備）
• キャリアガス流量: 0–100 ml/min（全自動制御）
• エアー源圧力: ≥0.28 MPa / 40.6 psi
• ポートサイズ: 1/8"
• 本体寸法: 350 mm (L) × 695 mm (W) × 410 mm (H)
• 質量（正味）: 60 Kg
• 電源: AC 220V 50Hz（カスタマイズ対応）

試験原理
試料は拡散セルに装着され、乾燥側チャンバーと湿度制御チャンバーに分かれます。乾燥窒素が試料の乾燥側を掃き、透過した水蒸気を赤外線センサーに運びます。センサーは水蒸気濃度に比例した電気信号を発生し、これを解析してWVTRを算出します。包装サンプルでは、内側に乾燥窒素、外側に加湿窒素を流すことがあります。

試験規格

• ASTM F1249
• ISO 15106-2
• ISO 15106-3
• TAPPI T557
• JIS K7129

構成
標準構成: 本体、コンピュータ、試験ソフト、通信ケーブル、サンプルカッター、真空シールグリース、プリンター。オプション: 包装/容器試験用アクセサリ、温度制御装置。注意: エアー源と蒸留水はユーザーが準備してください。製造者は構成を変更する権利を保持します。
