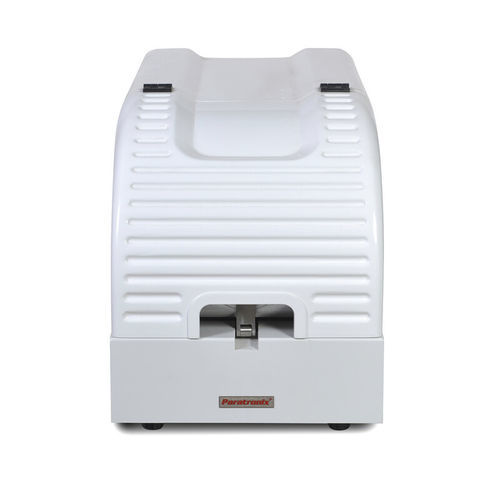

透磁率計 OTR-D3

製品概要
OTR-D3 酸素透過率試験機はクーロン式センサー法に基づき設計され、プラスチックフィルム、複合フィルム、シート、紙などの中〜高バリア材料の酸素透過性を測定するための装置です。食品、医薬品、医療機器、一般消費財、電子部品などの包装材料評価に適しています。

特長

• クーロン式測定と高精度赤外線センサーにより高い測定精度を実現。
• 自動湿度・温度制御により安定した試験環境を維持。
• 専用試験ソフトによるPC制御、操作性に優れたインターフェース。
• 試験データおよび透過曲線をリアルタイム表示。
• 独立した3つの試験室で同時に3サンプルを測定可能。
• ワンボタンでの自動試験開始により作業を簡素化。
• 特許取得の配管フラッシング設計によりキャリアガスの清浄性と試験効率を向上。
• 試料のリーク防止シール技術で試験室の密閉性能を強化。
• 医薬品用途向けのデータトレーサビリティ・権限管理（オプション）対応。

技術仕様
項目：パラメータ
型式：OTR-D3
測定範囲（フィルム）：0.01～6500 (cc/㎡·24h)
分解能：0.001
透過面積：50 cm2（カスタマイズ可）
試料厚さ：<3 mm（より厚い試料は別途アクセサリ必要）
試料数量：3
試験方式：各室独立センサー方式
温度制御範囲：15℃～55℃（オプション）
温度制御精度：±0.1℃
キャリアガス：99.999% 高純度窒素（ユーザー供給）
キャリアガス流量：0～100 mL/min
エア供給圧力：≥0.2 MPa
ポートサイズ：1/8インチ金属チューブ
装置寸法：740 mm (L) × 415 mm (W) × 430 mm (H)
電源：AC 220V 50Hz
重量（正味）：50 kg

試験原理
前処理した試料を試験セルに挟持します。試料の一側に酸素（または空気）を流し、他側に高純度窒素を流します。試料を透過した酸素分子は窒素流によりクーロン式センサーへ運ばれ、酸素濃度を解析して酸素透過率などを算出します。

試験規格

• ASTM D3985
• ASTM F2622
• ASTM F1307
• ASTM F1927
• ISO 15105-2
• JIS K7126-B

構成

• 標準構成：本体、サンプラー、窒素/酸素ボンベ用減圧弁、Dow Corning 真空グリース。
• オプション：包装試験用アクセサリ、包装用温度制御装置、恒温制御装置。
• 注意：ガス（窒素・酸素）はユーザー側でご用意ください。

特性 / 技術仕様

• 型式：OTR-D3
• 測定範囲（フィルム）：0.01～6500 cc/㎡·24h
• 分解能：0.001
• 透過面積：50 cm²（カスタマイズ可）
• 試料厚さ：<3 mm（厚み対応アクセサリあり）
• 試料数：3
• 試験方式：各室独立センサー方式
• 温度制御範囲：15℃～55℃（オプション）
• 温度制御精度：±0.1℃
• キャリアガス：高純度窒素（ユーザー供給）
• キャリアガス流量：0–100 mL/min
• 必要圧力：≥0.2 MPa
• ポートサイズ：1/8" 金属チューブ
• 寸法：740 × 415 × 430 mm (L×W×H)
• 電源：AC 220V 50Hz
• 正味重量：50 kg
