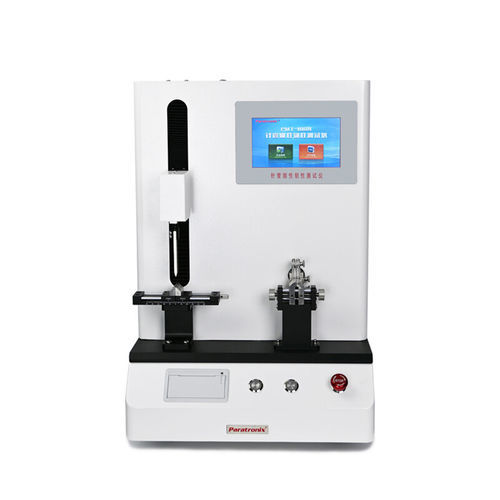

疲労試験機 PMY-100N

強度持久力抵抗性

製品紹介
PMY-100Nは、注射針に関する規格に準拠して開発されたラボ用装置で、使い捨て注射針の剛性および靭性を評価するための測定に適しています。皮膚用、皮下、筋肉内、静脈内の使い捨て注射針、プリポッティングされた注射器チューブおよびその他の医療用直線ステンレス針の試験に対応します。

適用規格

• GB 15811-2016 Disposable Sterile Injection Needle
• YBB00112004-2015 Pre-potting Syringe Assembly (with needle)
• YBB000992004-2015 Stainless Steel Injection Needle for Pre-potting Syringes
• GB/T 18457-2015 Stainless Steel Syringes for Manufacturing Medical Devices

装置の特長

• 7インチカラータッチスクリーンによる直感的な操作
• GMP要件に対応する三段階のユーザー管理
• 剛性試験と循環靭性試験をカバーする設定可能な試験プログラム
• 高精度の荷重センサー搭載
• 試験結果とパラメータの大容量保存
• 試料分類と迅速設定のためのフル数値キーパッド

試験原理
剛性：両端支持された針の指定スパン中央に所定の力を加え、針のたわみを測定します。
靭性：針の一端を固定し、指定スパンに対して固定点から力を加え、一定角度へ曲げ、反対方向へ曲げることを指定回数繰り返して疲労特性を評価します。

製品パラメータ

• モデル / 装置タイプ: PMY-100N（文書上の装置タイプ: PMT-100N）
• 装置名: ニードルチューブ剛性・靭性試験機
• 電源: 220V 50Hz
• 外形寸法 (L×W×H): 420 × 350 × 620 mm
• 重量: 約30 kg
• 剛性測定範囲: 100 N
• 力分解能: 0.01 N
• 力測定精度: 0.3% F.S.
• 有効ストローク: 150 mm
• 支持スパン: 1–60 mm
• たわみ精度: 0.01 mm
• 試験速度: 0.1–200 mm/min（無段階）
• 靭性試料径: 0.2–3.4 mm
• 靭性試験周波数: 0.1–1.0 Hz
• 曲げ角度: 1–30°
• 曲げ距離: 5–100 mm
• 距離精度: ±0.1 mm
• 角度精度: ±0.1°
• 曲げ回数: 1–999 回

用途と技術的注意点

• 医療機器の製造・品質管理における針の剛性および疲労耐性評価に最適です。
• ステンレス製針管およびプリポッティング済みシリンジの曲げ・疲労試験に適合します。
• 高精度センサーと設定可能な試験プログラムにより、追跡可能な試験データを提供します。
