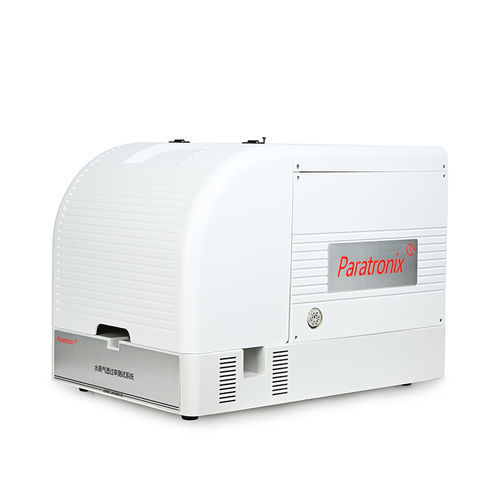

透磁率計 WVTR-AE3

製品概要
WVTR-AE3は電解式センサー方式に基づく水蒸気透過率試験機であり、プラスチックフィルム、複合フィルム、シート、紙などの中～高バリア材料のWVTR定量測定に適しています。包装サンプルおよび平板サンプルに対応し、研究開発および品質管理で再現性の高い結果を提供します。

主な特徴

• 高精度電解式/赤外線センサーにより正確なWVTR測定を実現
• 温度・湿度の自動制御により安定した試験環境を維持
• PC制御の専用ソフトで操作が容易、データと曲線をリアルタイム表示
• 独立した3つの試験チャンバーで同時に3検体を測定可能
• ワンボタンの自動試験で操作を簡略化
• 特許取得の配管パージ設計により搬送ガスの清浄性と高い試験効率を確保
• サンプルの気密シール技術によりチャンバーの密閉性を向上
• 医薬品用途向けにUSP 1207準拠のデータトレーサビリティ／権限管理オプションあり

試験原理
試験片は拡散セルに装着され、乾燥側と湿度制御側に分かれます。高純度の乾燥窒素が乾燥側を掃引し、試験片を透過した水蒸気を電解式センサーへ運びます。センサーは水蒸気濃度に比例した電気信号を生成し、これを解析してWVTRを算出します。包装サンプルでは、包装内に乾燥窒素、外側に加湿窒素を流すことが可能です。

試験規格

• ASTM F1249
• ISO 15106-2
• ISO 15106-3
• TAPPI T557
• JIS K7129

技術仕様

• 型式: WVTR-AE3
• 測定範囲（標準）: 0.01–40 g/(m2·day); オプション: 0.1–1000 g/(m2·day)
• 同時試料数: 3独立チャンバー
• 分解能: 0.001 g/(m2·day)
• 試料径: Φ108 mm
• 測定面積: 50 cm2
• 最大試料厚: ≤3 mm
• 試験モード: 3独立チャンバー、個別データ
• 温度制御: 15℃–55℃、分解能 ±0.01℃、精度 ±0.1℃
• 湿度制御: 0–100% RH、精度 ±1% RH
• 搬送ガス: 高純度窒素（99.999%、ユーザー準備）
• 搬送ガス流量: 0–200 ml/min（全自動制御）
• エア源圧力: ≥0.28 MPa（40.6 psi）
• ポートサイズ: 1/8"
• 外形寸法: 350 × 695 × 410 mm（L × W × H）
• 本体質量: 60 kg
• 電源: AC 220V 50Hz（カスタマイズ可）

標準構成とオプション

• 標準: 本体、PC、試験ソフト、通信ケーブル、サンプルカッター、真空シールグリース、プリンター
• オプション: 包装/容器試験用アクセサリー、温度制御装置
• 注意: エア源および蒸留水はユーザーにてご用意ください。メーカーは構成を予告なく変更する権利を有します。

用途

• 包装材料のR&Dおよび品質管理
• 食品・飲料用包装の評価
• 医薬品包装のバリデーション（USPオプション適用時）
• 医療機器や滅菌バリア材料の試験
• フィルム、ラミネート、紙、複合材料のサプライヤー向け
