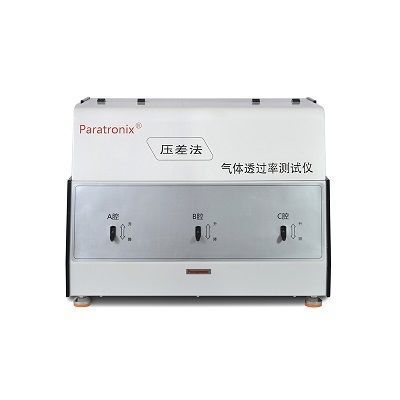

透磁率計 GTR-V3

導入
GTR-V3 ガス透過率試験機（GTR Tester）は、差圧法によりプラスチックフィルム、複合フィルム、高バリア材料、シート、金属箔、ゴム、タイヤ、透過性膜などのガス（O₂、CO₂、N₂）透過率を測定するために設計されています。包装・材料分野の研究開発および品質管理に適しています。

特長

• 高精度赤外線センサーによる正確なガス検出
• 自動湿度・温度制御で安定した試験環境を維持
• 専用ソフトを搭載したPC制御、使いやすい操作画面
• 試験データと透過率曲線をリアルタイム表示
• 独立した3つの試験室で3検体を同時試験
• ワンボタンでの自動試験により作業の再現性向上
• 特許取得の配管洗浄設計でキャリアガスの清浄化と高効率を実現
• 試料の漏れ防止シール技術により試験室の密閉性を向上
• オプション：USP 1207に準拠するデータ追跡性および権限管理機能

試験原理
前処理した試料をガス拡散セルにセットし、二つの室の間に密閉バリアを形成します。低圧側の室を先に真空引きし、その後セル全体を真空にします。高圧側の室にガスを導入し一定の圧力差を作ります。ガスは高圧側から低圧側へ試料を透過し、低圧室の圧力変化を監視することで透過率およびバリア特性を算出します。

試験規格
ASTM D1434、ISO 2556、ISO 15105-1

構成
標準構成：本体、恒温コントローラ、コンピュータ、専用ソフト、専用サンプラー、真空グリース、迅速定量ろ紙、真空ポンプ。
オプション：サンプリングブレード、真空ポンプオイル、湿度発生器。
注：機械の空気源は ф 6 mm ポリウレタンチューブを使用します。ガス源および蒸留水はユーザーが供給してください。カスタム機は外観が異なる場合があります。

技術仕様（表）
項目 — パラメータ
モデル — GTR-V3
測定範囲（フィルム） — 0.1～50.000 cc/㎡·24h·0.1MPa
試料数量 — 3
主センサー数 — 3
試験方式 — 単室独立式
真空分解能 — 0.01Pa
真空度 — <10Pa
温度制御範囲 — 5℃～95℃
湿度制御範囲 — 0%RH; 2%RH～98.5%RH ±3%RH（注1）
温度制御精度 — ±0.05℃
温度分解能 — 0.01℃
試験圧力 — -0.1 MPa～+0.3MPa（通常）
空気源圧力 — 0.4 MPa～0.6 MPa
試験用ガス — O₂、N₂、CO₂ またはその他のガス
キャリアガス接続 — Ф6
真空管径 — 1/4"
校正方式 — 標準フィルム校正および真空センサ外部校正
試料厚さ — ≤3mm
試料サイズ — Φ97mm
透過面積 — 38.48 cm2
外形寸法 — 760 mm (L) × 575 mm (W) × 450 mm (H)
重量 — 88Kg
電源 — AC100～240V 50/60Hz

技術仕様（一覧）

• Model: GTR-V3
• Measurement range (film): 0.1～50.000 cc/㎡·24h·0.1MPa
• Sample quantity: 3
• Main sensor quantity: 3
• Test mode: single chamber independent
• Vacuum resolution: 0.01Pa
• Vacuum degree: <10Pa
• Temperature control range: 5℃～95℃
• Humidity control range: 0%RH; 2%RH～98.5%RH ±3%RH
• Temperature control precision: ±0.05℃
• Temperature resolution: 0.01℃
• Test pressure: -0.1 MPa～+0.3 MPa
• Air source pressure: 0.4 MPa～0.6 MPa
• Test air: O₂, N₂, CO₂ or other gas
• Interface of carrier gas: Ф6
• Vacuum tube diameter: 1/4"
• Calibration mode: calibration of standard film and external calibration of vacuum sensor
• Sample thickness: ≤3mm
• Sample size: Φ97mm
• Permeability area: 38.48 cm2
• Overall Size: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Weight: 88Kg
• Power supply: AC100～240V 50/60Hz
