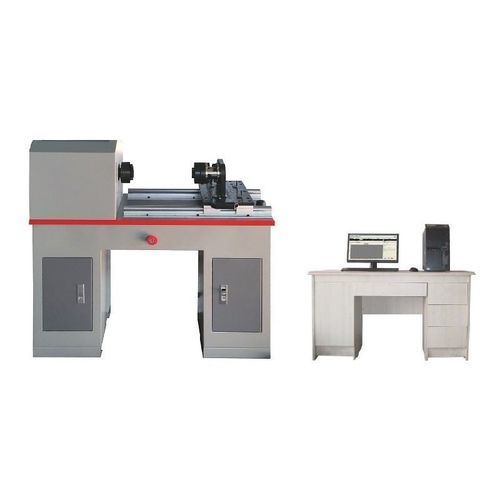

ねじり試験機 PBSC-TTM20

抵抗性パフォーマンス変形用

導入
PBSC-TTM20 骨ねじトーションテスターは、マイコン（マイクロコンピュータ）制御のねじり試験機であり、金属材料・非金属材料、ねじ、骨ねじ、鋼管、航空用プラグ、シャフト、二層金属部品およびファスナーの静的トーション試験に適しています。

製品の特徴

• トルク、ねじり角、変形を測定する複数の試験モード。
• 試験速度や各種制御パラメータを設定できる直感的な操作インターフェース。
• トルク、ねじ込みトルク、ねじ戻しトルク、最小破断トルク、最大トルク、ねじり強度、最小破断ねじり角、ねじり速度をリアルタイム表示。
• 試験中に関連する各種パラメータやグラフをリアルタイムで表示。

技術仕様
範囲: 0.2～10 N·m（カスタマイズ可能）
精度等級: 1
治具間の変位: 0～200 mm
表示トルク値の相対誤差: 表示値の±1%より良い
トルク分解能: 0.01 N·m
ねじり角の測定範囲: 無制限
ねじり速度: 0.2°～720°/分、無段階変速
ねじり速度の相対誤差: 設定値の±1%以内
電源: AC 220V 50Hz 0.4 kW
ねじり方向: 正転・逆転

構成

• 本体: 1
• ステッピングモータ: 1
• ACドライバ: 1
• ねじり角測定センサ: 1
• 高精度双方向トルクセンサ: 1
• ガイドレール: 2
• RV減速機: 1
• FTS高精度試験システム（オプション）: 1
• FTSトーション試験ソフト（オプション）: 1
• バックアップCD-ROM（オプション）: 1
• コンピュータ（オプション）: 1
• 19インチLCD（オプション）: 1
• HP A4 カラーインクジェットプリンタ（オプション）: 1
• 試験治具: 1
• 技術文書（取扱説明書、ソフトウェアマニュアル、梱包明細書、適合証明書等）: 1

試験規格
ASTM F543; JB/T9370-2007; GB10128-2007; JJG269-2006; YY/T0662-2008

特性 / 技術仕様

• 範囲: 0.2～10 N·m（カスタマイズ可能）
• 精度等級: 1
• トルク分解能: 0.01 N·m
• 表示トルク値の相対誤差: ±1%より良い
• ねじり速度: 0.2°～720°/分（無段階）
• ねじり角の測定範囲: 無制限
• 治具間の変位: 0～200 mm
• 電源: AC 220V, 50Hz, 0.4 kW
• ねじり方向: 正転・逆転
