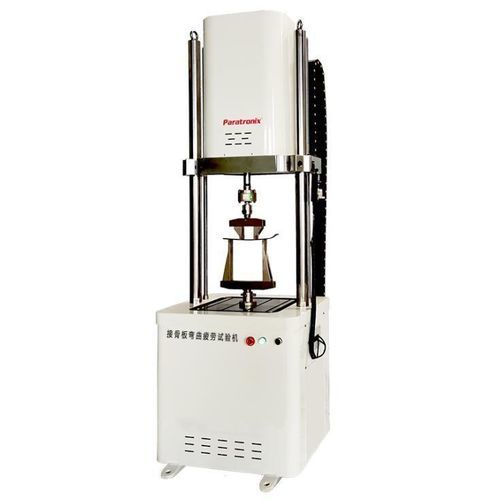

湾曲試験機 PBFT-BP30

伸長疲労コンピュータ制御

製品概要
PBFT-BP30は、外科用インプラント、金属製骨プレート、骨ねじおよびその他の整形外科材料の曲げおよび引張り疲労試験を行うための試験機です。インプラント部品の疲労特性評価や規格に基づく試験、研究に対応します。

機能

• 外科用インプラントや金属製骨プレートの曲げ疲労試験および引張疲労試験を実施します。
• 耐久性や寿命解析のための力・変位の同期データを取得します。
• プログラム可能な波形やカスタム試験シーケンスに対応し、研究開発や検証に利用できます。

適用規格

• YY/T 0342 — 外科用インプラント用骨プレートの曲げ強度および剛性の測定
• JB/T 9397 — 引張疲労試験機の技術条件
• JJG 139 — 引張・圧縮・万能試験機
• YY 0017 — 骨関節インプラント：金属製骨プレート
• YY 0018-2008 — 骨関節インプラント：金属製骨ねじ
• GB/T 232 — 金属材料の曲げ試験法
• YY/T 1503-2016 — 外科用インプラント用金属骨プレートの曲げ疲労性能試験方法

機器概要

• 動的試験ホスト、動的疲労荷重モジュール、試験片治具およびPCベースの計測制御システムで構成されます。
• 電動で高さ調整可能な中間ビームを備えた二柱フレーム構造。アクチュエータは横梁中央に配置され、試験片はT溝またはピン穴コネクタで固定します。
• T溝付き作業台と中央のピン穴コネクタにより、様々な治具や試験セットアップに対応します。
• 高精度アクチュエータと輸入荷重センサを組合せ、デジタル閉ループ制御で安定した試験データを取得します。
• サーボモータ、同期ベルト、ボールねじによるビーム昇降機構を搭載。手動微調整用コントローラあり。高強度ボルトによるロックと指定トルクを採用しています。
• 治具は規格に合わせて製作・設置し、ピン穴コネクタまたはT溝に固定します。
• サイン波またはユーザー定義波形で負荷を印加し、周波数・振幅は調整可能。データは同期収集して保存します。

疲労負荷制御ソフトウェア

• PCBP-systemによるフルデジタル閉ループサーボ制御システムを採用し、荷重センサ、変位センサ、サーボアクチュエータ、制御ソフトを統合します。
• Windowsベースの専用試験ソフトは操作が簡便で、試験過程の曲線をリアルタイム表示し、データ処理・保存・出力を行います。
• 対応波形：サイン、半サイン、三角、矩形、斜め、複合波。試験終了時に荷重、周波数、サイクル数、試験時間などの主要データを保存します。プログラム制御可能です。

技術仕様

• 型式：PBFT-BP30
• 最大動的試験荷重：3000 N
• 動的表示精度：±0.5%（5%–100%範囲内）
• 振幅変動：±0.5% FS
• アクチュエータストローク：100 mm
• 周波数範囲：0.1〜15 Hz
• 制御モード：変位制御、力制御、デジタル閉ループ制御
• 主試験波形：正弦波、三角波、矩形波、斜め波、複合波
• ピン穴中心高さ：1000 mm
• 柱間クリアランス：505 mm
• ビーム昇降：サーボ、同期ベルト、ボールねじ；手動コントローラオプション
• ビームロックトルク：150 N·m
• 耐久サイクル数：無制限
• 機器消費電力：3500 W
• 電源電圧：約380 V ±10%、50 Hz（接地必須）
• 機械寸法（L×W×H）：700 × 685 × 2086 mm
• 治具概算質量：≈500 kg

構成一覧

• 二柱メインフレーム — 数量：1台
• ビーム昇降機構 — 数量：1式
• 疲労アクチュエータ — 数量：1式
• 荷重測定センサ — メーカー：CELTRON（米国）— 数量：1式
• ビーム駆動モータ — メーカー：PANASONIC（日本）— 数量：1式
• 疲労専用計測制御ソフト — 数量：1式
• コンピュータ、モニタ — メーカー：ADVANTECH — 数量：1台
• 治具 — ユーザー支給または受注製作 — 数量：必要に応じて
• 仕様書一式 — 数量：1セット
