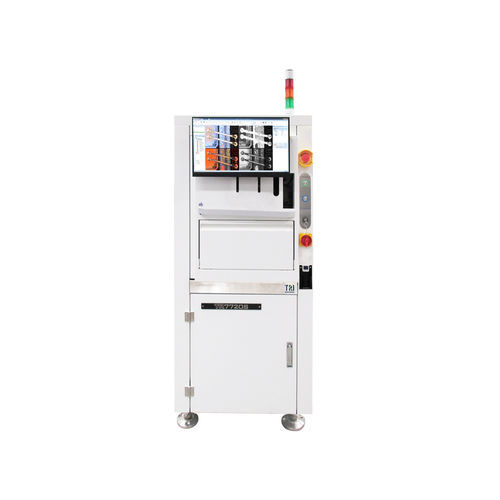

導入TR7720Sは、ワイヤーボンディング、ダイボンディング、SMD部品、はんだ接合の検査向けに設計された、半導体・パッケージング業界向けの小型AI対応自動光学検査(AOI)システムです。メトロロジー級の測定オプションと堅牢な機械構造を備え、5.5 µmの高解像度光学構成により直径50 µm(2 mil)までのワイヤー検出が可能です。
主な特長- ワイヤーボンディングおよびダイボンディングのパッケージ欠陥検出
- 5.5 µm高解像度の小型AOI
- ワイヤー検出用AIベースの検査アルゴリズム(オプション)
- トレーサブルな測定を実現するメトロロジー級測定モジュール(オプション)
- Au、Al、Ag、Cuワイヤーの検査に対応、最小50 µmまで
- ボンド検査タイプ:ボールボンド、ウェッジボンド、リボンボンド
- スマートファクトリー対応 — リアルタイムSPCトレンド
- オプションモジュールは該当箇所に明記
光学システム撮像方式:Stop-and-Go imaging
トップカメラ:12 Mpix
撮像解像度:5.5 µm
照明:マルチフェーズ トゥルーカラーLED、同軸照明
撮像性能最大撮像速度:10.3 cm²/sec
駆動テーブルと制御X-Y-Z軸制御:ボールねじ+ACサーボ(モーションコントローラ搭載)
X-Y-Z軸分解能:1 µm
基板ハンドリング最大PCBサイズ:310 x 250 mm
PCB厚さ:0.1–5 mm
最大PCB重量:1 kg
上部クリアランス:25 mm
下部クリアランス:40 mm
エッジクリアランス:3 mm
コンベアインライン高さ:880–920 mm(SMEMA対応)
検査機能- ダイボンディング検出:欠落、方向、ずれ、回転、欠け、亀裂、傷、異物、ダイ上のエポキシ、エポキシ被覆
- モールド / アンダーフィル材料(EMC、CUF、NCP、NCF、MUF):面積被覆、形状/寸法、表面、ボイド、損傷、亀裂、傷、剥離、汚染、微粒子
- ボンド領域 / パッド検査:銅突出、亀裂、欠け、露出銅/露出ニッケル、ターゲット材問題、傷やブラシ痕、酸化、異物
寸法WxDxH:750 x 1460 x 1700 mm(シグナルトークン除く;シグナルトークン高さ 272.5 mm)
重量:710 kg
オプションモジュール / 注意ワイヤー検出のAI機能およびメトロロジー機能は、該当箇所でオプションモジュールとして提供されます。
技術仕様- モデル:TR7720S
- 撮像方式:Stop-and-Go imaging
- トップカメラ:12 Mpix
- 撮像解像度:5.5 µm
- 最大撮像速度:10.3 cm²/sec
- 照明:マルチフェーズ トゥルーカラーLED、同軸照明
- X-Y-Z軸制御:ボールねじ + ACサーボ(モーションコントローラ)
- X-Y-Z軸分解能:1 µm
- 最大PCBサイズ:310 x 250 mm
- PCB厚さ:0.1 - 5 mm
- 最大PCB重量:1 kg
- 上部クリアランス:25 mm
- 下部クリアランス:40 mm
- エッジクリアランス:3 mm
- コンベアインライン高さ:880 – 920 mm(SMEMA対応)
- 検出可能なワイヤー径:最小 50 μm(2 mil)
- ボンド検査タイプ:ボールボンド、ウェッジボンド、リボンボンド
- 寸法(WxDxH):750 x 1460 x 1700 mm
- 重量:710 kg
- オプションモジュール:AIワイヤー検出、メトロロジー級測定モジュール
