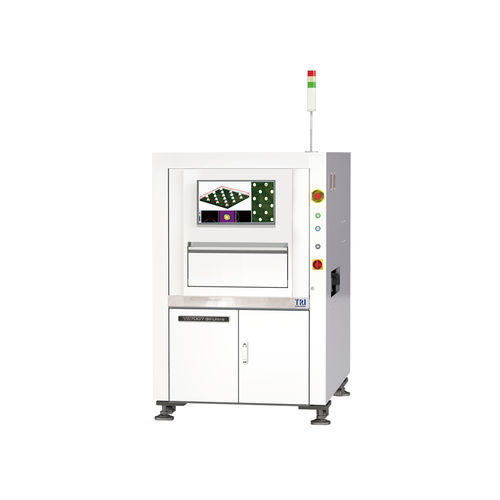

導入TR7007 SII Ultraは、SEMIバックエンドのはんだ検査および計測向けに設計された高解像度(6 µm / 10 µm)の3D SEMI SPIプラットフォームです。高さ、面積、体積、オフセットなどのはんだ計測を実行し、広帯域照明によりコントラストと欠陥検出を向上させます。Industry 4.0に対応し、クローズドループのフィードバック/フィードフォワード、IPC-CFX、IPC Hermes 9852をサポートします。
用途特長- SEMIバックエンド検査:最大74 cm2/sec(10 µm)
- TRI SPI計測アルゴリズムによる精密なはんだ計測
- コントラスト向上のための広帯域2D照明(RGB+W)および同軸照明
- TRIのスマートプログラミングによる迅速なプログラミングと立ち上げ
- クローズドループ対応:フィードバック/フィードフォワード統合
- リアルタイムSPCトレンドを備えたスマートファクトリー機能
光学系撮像方式:Dynamic Scan
トップカメラ:4 Mpix
撮像解像度:6 µm / 10 µm
照明:広帯域2Dライト(RGB+W)、同軸照明
撮像性能最大撮像速度:6 µm:25 cm2/sec;10 µm:74 cm2/sec
駆動テーブルと制御X軸制御:リニアモーター+リニアスケール+EtherCATサーボ
Y-Z軸駆動:ボールねじ付きACモーター+EtherCATサーボ
X-Y軸分解能:0.5 µm
Z軸分解能:1 µm
基板ハンドリング最大PCBサイズ:標準:510 x 460 mm;DLバリアント:510 x 310 mm x 2レーン、510 x 590 mm x 1レーン
PCB厚さ:0.5–6 mm
最大PCB重量:3 kg
上側クリアランス:25 mm
下側クリアランス:40 mm
端部クリアランス:3 mm
コンベヤインライン高さ:880–920 mm(SMEMA互換)
検査機能代表的用途:ベアボード、バンプ、フラックス、ミニLEDはんだ、はんだペースト
検出欠陥:はんだ不足、はんだ過多、形状変形、はんだ欠損、ブリッジ
計測項目:高さ、面積、体積、オフセット
寸法WxDxH(標準):1100 x 1560 x 1710 mm;DL:1100 x 1860 x 1710 mm
注:信号塔は含まず(信号塔高さ 395 mm)
重量:標準:740 kg;DL:925 kg
仕様- 製品名:TR7007 SII Ultra
- 撮像方式:Dynamic Scan
- トップカメラ:4 Mpix
- 撮像解像度:6 µm / 10 µm
- 照明:広帯域2Dライト(RGB+W)、同軸照明
- 最大撮像速度:6 µm:25 cm2/sec;10 µm:74 cm2/sec
- X軸制御:リニアモーター+リニアスケール+EtherCATサーボ
- Y-Z軸駆動:ボールねじ付きACモーター+EtherCATサーボ
- X-Y分解能:0.5 µm
- Z分解能:1 µm
- 最大PCBサイズ:510 x 460 mm(標準);DLバリアント対応
- PCB厚さ範囲:0.5–6 mm
- 最大PCB重量:3 kg
- クリアランス:上 25 mm;下 40 mm;端 3 mm
- コンベヤインライン高さ:880–920 mm(SMEMA互換)
- 寸法(WxDxH):1100 x 1560 x 1710 mm(標準)
- 重量:740 kg(標準)
- Industry 4.0 ready:Closed-loop feedback / feed-forward、IPC-CFX、IPC Hermes 9852
- 代表的用途:Bumps、flux、接着剤、はんだペースト、表面検査
