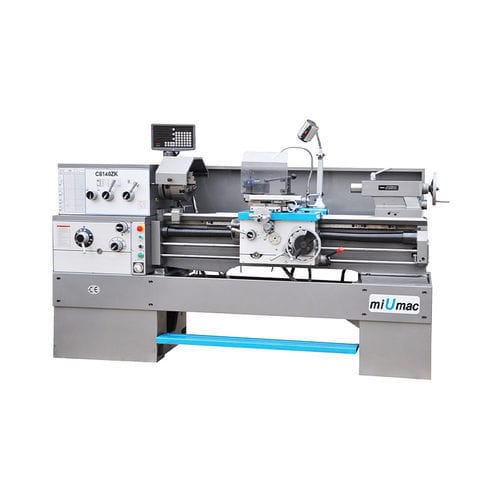

手動式旋盤 C6140ZK/6240ZK/6146ZK/6246ZK

横型高性能高生産性

主軸台のガイドウェイとすべての歯車は焼き入れされ、精密研磨されている。主軸システムは高剛性と高精度を備えている。 ユニット - C6140ZK - C6240ZK - C6146ZK - C6246ZK 加工 - - - - ベッド幅 - mm - 312 有効ギャップ長 - mm - 200 スピンドル - - - 主軸端 - - D6 スピンドル内径 - mm - Φ52 ボアテーパ - - M.T.No.6 主軸回転数ステップ - 12 ねじ切り - - - - メートルレンジ/No. - - 0.5～20mm/24 インチレンジ/No. - - 72~1⅝T.P.I/61 D.P.レンジ/No. - - 96~3¼D.P/45 モジュール範囲/No. - - 0.25~10m.p/20 - モジュール・レンジ/No. 送り範囲 - - - - 縦送り - mm - 0.04~2.46 横方向 - mm - 0.03~1.23 テールストックスリーブ 外径 - mm - Φ60 - Φ60 - Φ60 - Φ60 内径テーパ - - M.T.No.4 - M.T.No.4 - M.T.No.4 - M.T.No.4 - M.T.No.4 最大移動量 - mm - 120 - 120 - 120 - 120 コンパウンドレストの最大移動量 - mm - 130 - 130 - 130 クロススライド最大移動量 - mm - 240 - 240 - 240 ツールシャンク最大寸法（WxH） - mm - 25×25 - 25×25 - 25×25 - 25×25 主電動機出力（倍速） - kW - 4/5.5 - 4/5.5 - 4/5.5 - 4/5.5 全体寸法（L×W×H） - mm - 2140/2360/2860×1000×1230 - 2140/2360/2860×1000×1230 - 2140/2360/2860×1000×1250 - 2140/2360/2860×1000×1250 正味重量 - kg - 1650/1730/1890 - 1730/1810/1970 - 1700/1780/1940 - 1780/1860/2020
