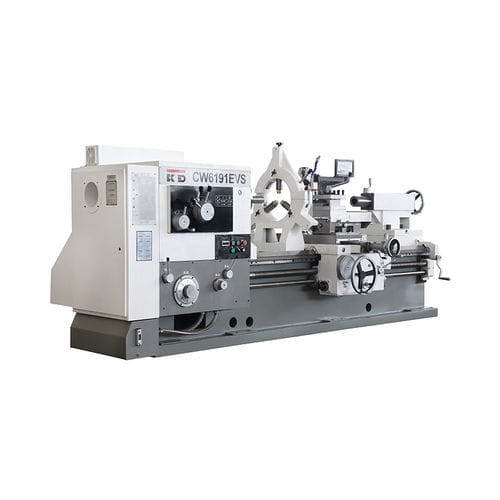

手動式旋盤 CW6191B EVS横型精密高生産性
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 手動式
- 主軸の向き
- 横型
- 性能
- 精密, 高剛性, 高生産性, 大容量, 高効率
- 複合機能
- 正面削り
- 直径
580 mm, 910 mm
(22.83 in, 35.83 in)- 回転速度
最大: 630 rpm
(3,958.407 rad.min-1)最少: 10 rpm
(62.832 rad.min-1)- パーツの長さ
1,500 mm, 2,000 mm, 3,000 mm
(59 in, 79 in, 118 in)- 最大切断長
1,350 mm, 1,850 mm, 2,850 mm
(53 in, 73 in, 112 in)- 定格出力
15 kW
(20.4 hp)- 全長
3,660 mm, 4,155 mm, 5,155 mm
(144 in, 164 in, 203 in)- 全幅
1,450 mm
(57 in)- 全高
1,510 mm
(59 in)- 重量
4,950 kg, 5,250 kg, 5,900 kg
(10,913 lb, 11,574 lb, 13,007 lb)
詳細
ベッドウェイの表面は超音速周波数handenedと精密研削、長寿命、低ノイズです。エプロンに高速フィード構造があります。
品目
ユニット - CW6191 EVS
スピンドル
-
スピンドルノーズ - - D11
スピンドル内径 - mm - Φ105
主軸穴径とテーパ - - メートルΦ120 1：20
変速段数 - - 4段（各無段変速）
フィード
縦送り数 - - 56
縦送り範囲(1：1) - mm/r - 0.1~1.52
縦送り範囲(8：1) - mm/r - 0.8~12.16
縦送り（チェンジギヤ使用）範囲 - mm/r - 0.065~0.76
横送り数 - - 56
横送り範囲 - - 縦送りの半分
縦送り早送り速度 - mm/分 - 4000
クロス早送り速度 - mm/分 - 2000
ねじ切り範囲と数
-
メートルねじ - 1～120mm/43
インチネジ - 14 ~ 1T.P.I/26
モジュールネジ - 0.5 ~ 60mm/45
D.P.ネジ - 28 ~ 1 DP/24
縦ネジピッチ - mm - 12
トラベル
主軸中心から工具支持面までの距離 - mm - 33
工具シャンク最大寸法（W×H） - mm - 32×32
最大クロススライド移動量 - mm - 550
中間刃物台の最大振り角 - ±90
複合刃物台の最大移動量 - mm - 200
心押台の最大横移動量 - mm - ±15
テールストックスリーブ - - - 1
ボアテーパ - M.T.No.6
最大トラバース - mm - 250
外径 - mm - 100
その他
メインモーター出力 - kW - 15
早送りモーター出力
kW - 1.1
クーラントポンプ出力 - W - 90
全体寸法（L×W×H） - mm - 3660/4155/5155×1450×1510
正味重量 - kg - 4950/5250/5900
---
