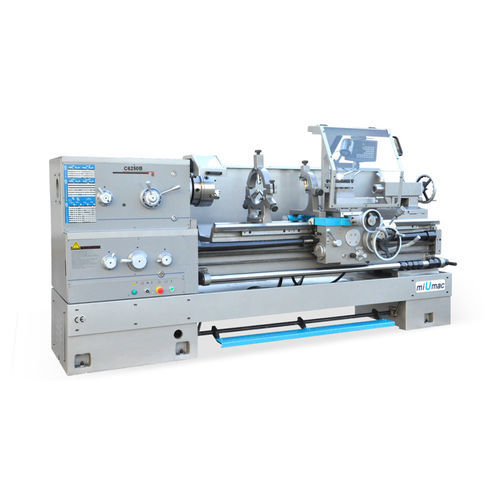

手動式旋盤 C6140W/6250B/6256B/6266B

横型高性能高生産性

主軸は高剛性・高精度で、エプロンには早送り機構があり、主軸台はクラッチ機構を採用しています。 項目 - 単位 - C6140W - C6250B - C6256B - C6266B 加工 ギャップの長さ - mm - 200 ベッドの幅 - mm - 405 スピンドル - - - - - スピンドル先端 - - C6 - D8 スピンドル内径 - mm - Ф56 - Ф80 主軸穴テーパ - - M.T.NO.6 - M.T.NO.7 主軸回転数ステップ 24 ネジ山 - - - - メートルねじ - - 0.5~224mm/48 -インチねじ - - 72~1/8T.P.I. インチネジ - - 72~1/8T.P.I/48 - D.P.ネジ - 56~1/4D.P/45 D.P.ネジ - 56~1/4D.P/45 モジュールネジ - 0.5~112M.P/42 フィード 縦送り範囲 mm - 0.028~6.43 - 0.063~6.43 - 0.063~6.43 - 0.063~6.43 横送り範囲 mm - 0.012~2.73 - 0.027~2.73 - 0.027~2.73 - 0.027~2.73 工具シャンク最大寸法(W×H) - mm - 25×25 - 25×25 - 25×25 - 25×25 コンパウンドレスト移動量 - mm - 145 - 145 - 145 最大クロススライド移動量 - mm - 320 - 340 - - 360 Z高速移動速度 m/min - 4.5 - 4.5 - 4.5 - 4.5 X 早送り速度 m/min - 1.9 - 1.9 - 1.9 - 1.9 テールストック ボアテーパ - - M.T.No.5 - M.T.No.5 - M.T.No.5 - M.T.No.5 - M.T.No.5 最大移動量 - mm - 150 - 150 - 150 - 150 外径 - mm - Ф75 - Ф75 - Ф75 - Ф75 その他 主電動機出力 - kW - 7.5 - 7.5 - 7.5 - 7.5 全体寸法（L×W×H） - mm - 2500/3000/3500×1000×1285 - 2500/3000/3500/4500× 1280/1070x1290 - 2500/3000/3500/4500× 1280/1070×1350 - 2500/3000/3500/4500× 1280/1070×1450 正味重量 - kg - 2550/2750/2950 - 2750/3000/3250/3600 - 2400/2650/2900/3250 - 3000/3200/3400/3900
