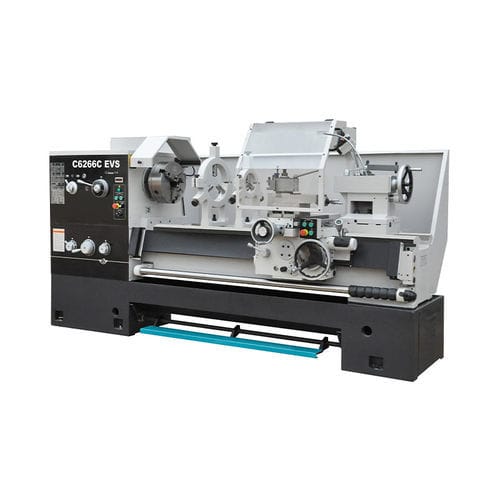

手動式旋盤 C6250A/66C EVS

横型精密高性能

ベッドウェイの表面は、超音速周波数handenedと精密研削、長寿命、低ノイズです。主軸は高剛性、高精度。エプロンに早送り構造あり。 アイテム - ユニット - C6250A EVS - C6266C EVS 加工 有効ギャップ長 - mm - 230 - 230 スピンドル - - 主軸端 - - D8 主軸穴径 - mm - Φ80 - Φ105 主軸穴径とテーパ - - M.T.NO.7 - Φ113 1：20 主軸回転速度段数 - - 3段（各段無段階） 主軸回転数範囲 - rpm - 23~150、150~433、433~1300 送り - 縦送り数・範囲 mm/r - 65 & 0.063~2.52 横送り数・範囲 mm/r - 65 & 0.027~1.07 縦方向早送り速度 - m/min - 4.5 クロス早送り速度 - m/min - 1.9 ねじ切り範囲と数 - - メートルねじ - - 1 ~ 14 mm/22 - インチねじ - - 28 ~ 2 T.P.I/26 インチネジ - - 28 ~ 2 T.P.I/26 - -モジュールネジ モジュールネジ - - 0.5 ~ 7 mm/18 - D.P.ネジ - 56 ~ 4 D.P. D.P.ネジ - 56 ~ 4 D.P/24 縦ねじピッチ - mm - 12 主軸中心から工具支持面までの距離 - mm - 28 タレット 工具シャンクの断面寸法 - mm - 25×25 - 25×25 最大クロススライド移動量 - mm - 310 - 360 角型刃物台の最大振り角 度 ±90 - ±90 上刃物台の最大移動量 - mm - 145 - 145 テールストック 心押台スリーブ内径テーパ - - M.T.No.5 - M.T.No.5 心押台スリーブ最大移動量 - mm - 150 - 150 センタースリーブ径 - mm - 75 - 75 その他 主電動機出力 - kW - 7.5 - 7.5 クーラントポンプモータ出力 - W - 60 - 90 全体寸法（L×W×H） - mm - 2500/3000/3500/4500×1100×1450 - 2500/3000/3500/4500×1100×1450 正味重量 - kg - 2900/3150/3400/3900 - 3000/3200/3400/3900
