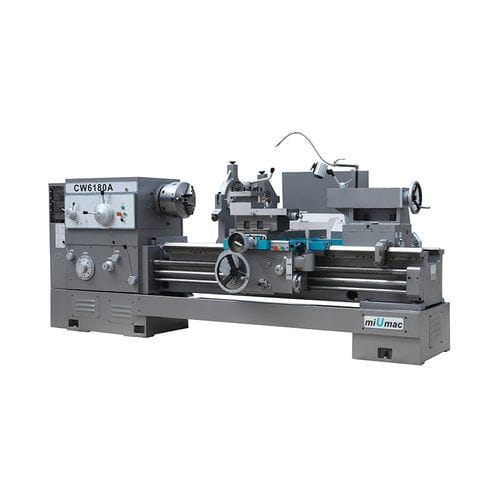

手動式旋盤 CW6163A/6263A/6180A/6280A

横型高性能高生産性

1.焼入れ研磨されたベッドウェイと主軸台のギアは、長寿命で低騒音です。 2.主軸台のクラッチにより、旋盤はスムーズにスタートし、素早くブレーキがかかります。 3.心押台の後退を防止するため、ベッドにギヤ溝があります。 項目 - ユニット - CW6163A/CW6263A - CW6180A/CW6280A 加工 - - ベッド幅 - mm - 560 有効ギャップ長 - mm - 310 ワーク最大重量（センター間） - kg - 2000 - ワーク最大重量（センター間） - kg - 2000 - ワーク最大重量（センター間） - kg - 2000 スピンドル - - 主軸端 - - D11 スピンドル内径 - mm - Ф105 ボアテーパ - - メートル Ф120 1:20 主軸回転数ステップ - 18 フィード - - 縦方向ボールねじピッチおよび径 mm - 12/Ф55 - 縦方向送り数 - - 64 長手方向送り数 - - 64 - 長手方向送り範囲（1:1） - rpm - 0.1~1.52 縦送り範囲（1：1） - rpm - 0.1~1.52 - 縦送り範囲（16：1） - rpm - 1.6~24 縦送り範囲(16:1) - rpm - 1.6~24.3 - 横送り数 - - 64 横送り数 - - 64 - 64 横送りの範囲 - - 縦送りの半分 - - 横送りの数 - 64 - 64 ねじ切り メートルレンジ/No. - - 1~240mm/50 インチレンジ/No. D.P.レンジ/No. - - 28~1D.P/24 モジュール範囲/No. - - 0.5~120m.P/53 ラピッドトラバース 長手方向 - mm/min - 4000 - 4000 クロス - mm/min - 2000 - 2000 テールストック 外径 - mm - Ф100 - Ф100 内径テーパ - - M.T.No.6 - M.T.No.6 最大トラバース - mm - 230 - 230 主軸中心から設置基準までの垂直距離 - mm - 33 - 33 複合刃の最大移動量 - mm - 200 - 200 刃物台の旋回角度 - ° ± 90 - ± 90 クロススライド最大移動量 - mm - 440 - 480 工具シャンク最大寸法（W×H） - mm - 32×32 - 32×32 メインモーター出力 - kW - 11 - 11 早送りモーター出力 - kW - 1.1 - 1.1 クーラントポンプ出力 - W - 90 - 90 全体寸法（L×W×H） - mm - 3275/3725/4225/5225/6275×1393×1537 - 3275/3725/4225/5225/6275×1393×1537 正味重量 - kg - 3400/3700/4200/4700/5800 - 3600/3900/4400/4900/6000
