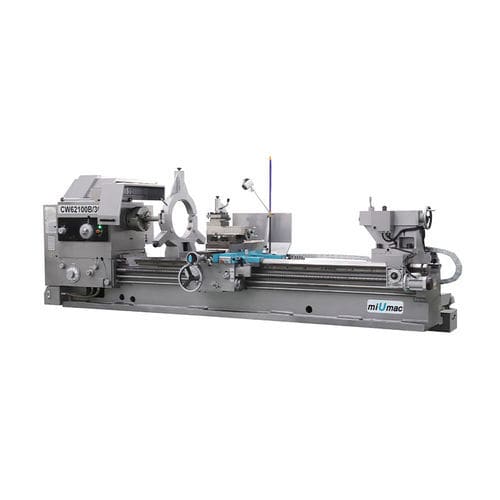

手動式旋盤 CW6291B/62100B/62110B

横型高性能高生産性

ベッドウェイの表面は、超音速周波数handened.ラピッドフィード構造は、エプロン上で利用可能です。主軸台クラッチにより、旋盤の始動がスムーズで、ブレーキが速い。 品名 - ユニット - CW6291B - CW62100B - CW62110B 加工 - - - ベッド幅 - mm - 600 ギャップ有効長 - mm - 400 最大ワーク重量（センター間） - kg - 2000 スピンドル - - - 主軸端 - - D11 スピンドル内径 - mm - Ф105 ボアテーパ - - メートルФ120 1:20 主軸回転数ステップ - 18 ボールねじピッチ＆径 mm - 12/Ф55 フィード - - 64 送り範囲 - - 縦送り範囲(1:1) - r/min - 0.1~1.52 縦送り（16:1）の範囲 - r/min - 1.6~24.3 横送り数 - - 64 クロスフィードの範囲 - - 縦方向フィードの半分 - - 横方向フィードの数 - 64 - 横方向フィードの範囲 - - 縦方向フィードの半分 - - 縦方向フィードの数 - 64 ねじ切り - - - メートルレンジ/No. - - 1~240mm/50 インチレンジ/No. D.P.レンジ/No. - - 28~1D.P/24 モジュール範囲/No. - - 0.5~120m.P/53 ラピッドトラバース - 長手方向 - mm/min - 4000 クロス - mm/min - 2000 テールストック 外径 - mm - Ф100 - Ф100 - Ф100 内径テーパ - - M.T.No.6 - M.T.No.6 - M.T.No.6 - M.T.No.6 最大トラバース - mm - 250 - 250 - 250 主軸中心から設置ベースまでの垂直距離 - mm - 33 - 33 - 33 複合刃の最大移動量 - mm - 200 - 200 - 200 刃物台の旋回角度 - 度 ±90 - ±90 - ±90 クロススライド最大移動量 - mm - 500 - 570 - 620 工具シャンク最大寸法（W×H） - mm - 32×32 - 32×32 - 32×32 メインモータ出力 - kW - 11 - 11 - 11 早送りモーター出力 - kW - 1.1 - 1.1 - 1.1 クーラントポンプ出力 - W - 90 - 90 - 90 3m 機械全体寸法（L×W×H） - mm - 5155×1450×1630 - 5155×1450×1685 - 5155×1450×1735 3m 正味重量 - kg - 7050 - 7550 - 8050
