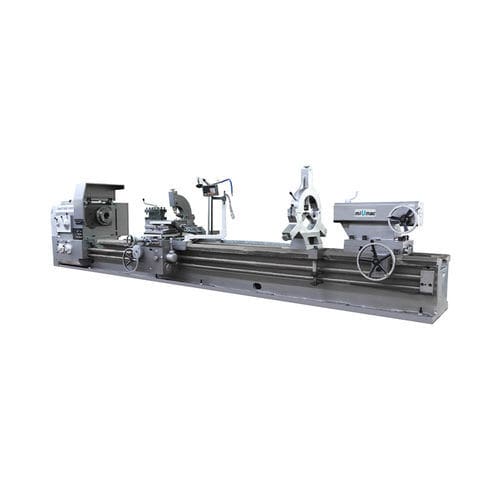

手動式旋盤 CW series

横型高性能高生産性

ベッドウェイの表面は、超音速周波数handenedと精密研削、長寿命、低ノイズです。主軸は高剛性、高精度。エプロンに早送り構造あり。 品名 - ユニット - CW61100C/CW62100C - CW61125C/CW62125C - CW61140C/CW62140C 加工 - - - ベッド幅 - mm - 755 ギャップの有効長 - mm - 590 最大ワーク重量ワーク重量（センター間） - kg - 5000 スピンドル - - 主軸端 - - A₂-15 スピンドル内径 - mm - Ф130 ボアテーパ - - メートル Ф140 1:20 主軸回転数 - 24(通常) 12(逆転) 縦方向ボールねじピッチと径 mm - 12/Ф70 縦・横送り数 - - 97 フィード - - 縦送り範囲 mm/r - 0.1～12 横送り範囲 mm/r - 0.05~6 中間刃物台送り範囲 mm/r - 0.025~3 ねじ切り メートルレンジ/No. - - 1~120mm/45 インチ範囲/番号 - - 30～1/4T.P.I/42 D.P.レンジ/No. - - 0.5~60D.P/48 モジュール範囲/No. - - 1/2~60M.P/46 早送り 長手方向 - mm/min - 3740 クロス - mm/min - 1870 中間刃物台 - mm/min - 935 テールストック 外径 - mm - Ф160 内径テーパ - - mm - Ф80 最大トラバース - mm - 300 主軸中心から設置基準までの垂直距離 - mm - 41 - 51 刃物台の旋回角度 - ° ± 90 中間刃物台の最大移動量 - mm - - - 400 トップスライドの最大移動量 - mm - 200 - 200 クロススライドの最大移動量 - mm - 720 工具シャンク最大寸法（W×H） - mm - 40×40 - 50×50 メインモーター出力 - kW - 22 早送りモーター出力 - kW - 1.5 クーラントポンプ出力 - kW - 0.25 3m 機械全体寸法(L×W×H) - mm - 6000×1860×1700 - 6000×1860×1825 - 6000×1860×1900 3m 正味重量 - kg - 11200 - 12000 - 12500
