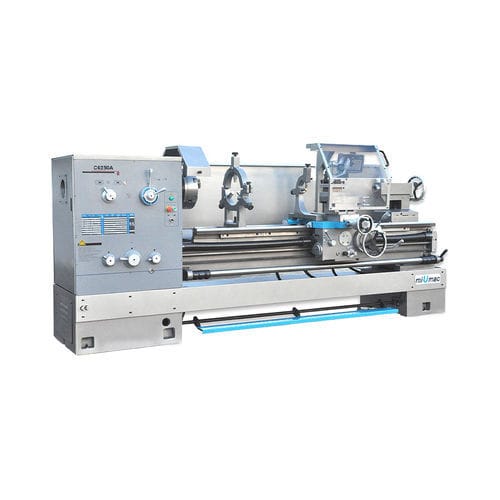

手動式旋盤 C6250A/6256C/6266C/6277C横型高性能高生産性
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 手動式
- 主軸の向き
- 横型
- 性能
- 高性能, 高剛性, 高生産性, 大容量, 高効率
- 回転速度
最少: 36 rpm
(226.195 rad.min-1)最大: 1,600 rpm
(10,053.096 rad.min-1)- パーツの長さ
1,000 mm, 1,500 mm, 2,000 mm, 3,000 mm
(39 in, 59 in, 79 in, 118 in)- 最大切断長
最少: 830 mm
(33 in)最大: 2,850 mm
(112 in)- 定格出力
7.5 kW
(10.2 hp)- 全長
2,500 mm, 3,000 mm, 3,500 mm, 4,500 mm
(98 in, 118 in, 138 in, 177 in)- 全幅
1,070 mm, 1,280 mm, 1,610 mm
(42 in, 50 in, 63 in)- 全高
1,350 mm, 1,380 mm, 1,450 mm, 1,540 mm
(53 in, 54 in, 57 in, 61 in)
詳細
1.ベッドのガイドレールは、超軽量オーディオ焼入れ後に細かく研磨され、長寿命である。歯車は精密研磨され、機械全体の騒音は低い。
2.ギアを変更する必要はありません。機械は約90種類のメートル、インチ、モジュールおよびD.P.の糸を回すことができる。
3.ラピッドフィード構造は、エプロン上で使用可能です。
品 名 - 単 位 - C6250A - C6256C - C6266C - C6277C
加工
- -
ベッド幅 - mm - 405
有効ギャップ長 - mm - 230
スピンドル
- - -
主軸端 - - D8
スピンドル内径 - mm - Ф80 - Ф105
内径テーパ - - M.T.No.7 - メトリック Ф113 1:20 - - 主軸回転数 12ステップ
主軸回転数 12ステップ
ねじ切り
- - -
メートルレンジ/No. - - 1~14mm/22
インチレンジ/No.
D.P.レンジ/No. - - 56~4D.P/24
モジュール・レンジ/No. - - 0.5~7M.P/18
フィード
- - - -
縦送り範囲 mm - 0.063~2.52 - 横送り範囲 mm - 0.027~1.07
横送り範囲 mm - 0.027~1.07
トラベル
- - - -
縦送り - m/min - 4.5
クロス - m/min - 1.9
トップスライドの最大移動量 - mm - 145
クロススライド最大移動量 - mm - 340 - 310 - 360 - 430
ツールシャンク最大寸法（W×H） - mm - 25×25
テールストック
外径 - mm - Ф75 - Ф75 - Ф75 - Ф75
内径テーパ - - M.T.No.5 - M.T.No.5 - M.T.No.5 - M.T.No.5 - M.T.No.5
最大トラバース - mm - 150 - 150 - 150 - 150
主電動機出力（倍速） - kW - 7.5 - 7.5 - 7.5 - 7.5
全体寸法（LxW×H） - mm - 2500/3000/3500/4500×
1280/1070×1380 - 2500/3000/3500/4500×
1280/1070×1350 - 2500/3000/3500/4500×
1280/1070×1450 - 3000/3500/4500×1610×1540
正味重量 - kg - 2900/3150/3400/3750 - 2400/2650/2900/3250 - 3000/3200/3400/3900 - 3000/3800/4000
---
