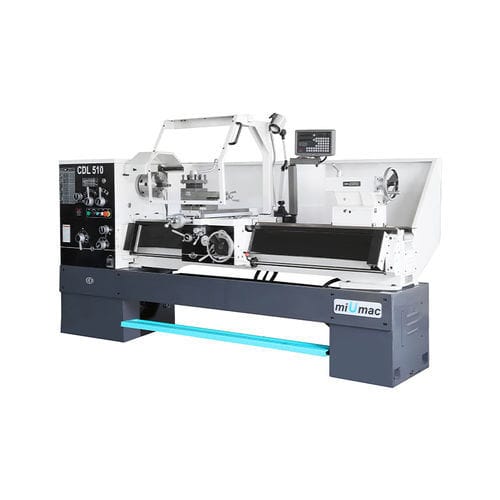

手動式旋盤 CDL400/CDL510

横型高性能高生産性

1.ベッドのガイドレールは、超軽量オーディオ焼入れ後に細かく研磨され、長寿命である。 2.スピンドル内径は52mm。スピンドルは高剛性、高精度。 3.ギア交換の必要がない。約150種類のメートルねじ、インチねじ、モジュールねじ、D.P.ねじの加工が可能です。 品 名 - 単 位 - CDL400 - CDL510 加工 ベッド幅 - mm - Ф312 有効ギャップ長 - mm - 200 スピンドル - - 主軸端 - - D6 スピンドル内径 - mm - Ф52 内径テーパ - - M.T.No.6 主軸回転数ステップ - - 12 - 16 ねじ切り - - メートルレンジ/No. - 0.5~20mm/24 - mm インチレンジ/No. - - 72~1⅝T.P.I/61 - - D.P. Range/No. D.P.レンジ/No - 96~3¼D.P/45 -モジュールレンジ/No - 0.5~20mm/24 モジュール範囲/番号 - 0.25～10M.P/20 フィード - 縦送り範囲mm - 0.04~2.46 横送り範囲mm - 0.03～1.23 テールストック - 外径 - mm - Ф60 ボアテーパ - - M.T.No.4 最大トラバース - mm - 120 コンパウンドレストの最大移動量 - mm - 100 クロススライド最大移動量 - mm - 240 - 350 ツールシャンク最大寸法（W×H） - mm - 25×25 主電動機出力（倍速） - kW - 4/5.5 - 4/5.5 全体寸法（L×W×H） - mm - 2360×1000×1200 - 2780×1380×1340 正味重量 - kg - 1810 - 2200
