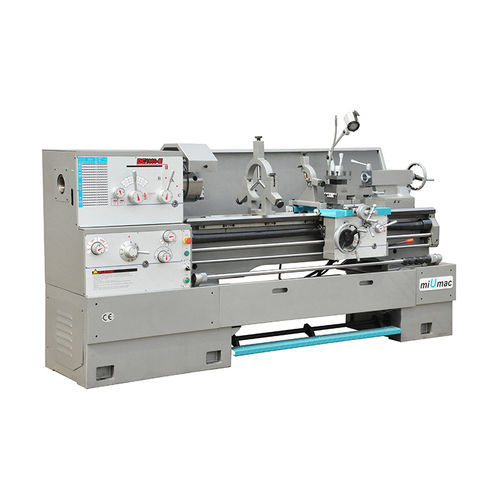

手動式旋盤 C6236ZX/6240ZX/6246ZX/6250ZX

横型高性能高生産性

1.ベッドのガイドレールは、超軽量オーディオ焼入れ後に細かく研磨され、長寿命である。歯車は精密研磨され、機械全体の騒音は低い。 2.スピンドルの内径は80mmである。主軸システムは高剛性、高精度。 3.約150種類のメートルねじ、インチねじ、モジュールねじ、D.P.ねじを回すことができます。 品 名 - 単 位 - C6236ZX - C6240ZX - C6246ZX - C6250ZX 加工 ベッド幅 - mm - Ф336 有効ギャップ長 - mm - 200 スピンドル - - - 主軸端 - - D8 スピンドル内径 - mm - Ф80 内径テーパ - - M.T.N0.7 主軸回転数ステップ - - 12 主軸回転数範囲 - rpm - 42-1800 - 25-1800 ねじ切り - - - メートルレンジ/No. - - 0.5~20mm/24 インチレンジ/No. - - 72~1⅝T.P.I/61 - - モジュールネジ モジュールネジ - - 96~3¼D.P/45 モジュール範囲/No. - - 0.25~10 M.P/20 フィード - - - 縦送り mm/r - 0.04~2.46 - 横送り mm/r - 0.02~1.23 横送り範囲 mm/r - 0.02~1.23 テールストック 外径 - mm - Ф75 - Ф75 - Ф75 - Ф75 穴のテーパー - - M.T.NO.4 - M.T.NO.4 - M.T.NO.5 - M.T.NO.5 最大トラバース - mm - 130 - 130 - 130 - 130 コンパウンドレストの最大トラベル - mm - 130 - 130 - 130 - 130 最大クロススライド移動量 - mm - 280 - 280 - 280 - 310 ツールシャンク最大寸法（W×H） - mm - 25×25 - 25×25 - 25×25 - 25×25 主電動機出力 - kW - 5.5 - 5.5 - 5.5 - 5.5 全体寸法（L×W×H） - mm - 2310/2810×1050×1310 - 2310/2810×1050×1340 - 2310/2810/3320×1050×1370 - 2310/2810/3320×1050×1390 正味重量 - kg - 2250/2550 - 2300/2600 - 2350/2650/2900 - 2750/3000/3250
