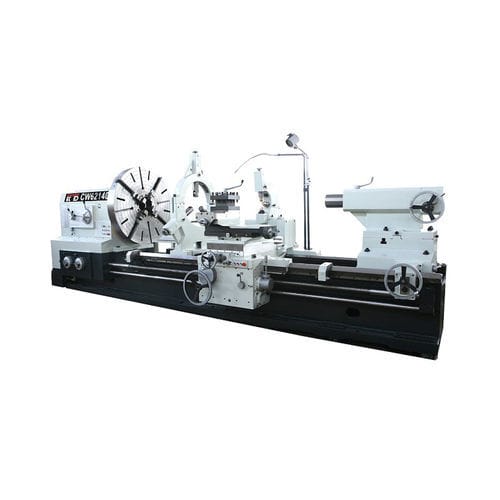

手動式旋盤 CW61140/62140/61160/62160

横型精密高性能

ベッドウェイの表面は超音速周波数handenedと精密研削、長寿命、低ノイズです。エプロンに高速フィード構造があります。 品目 - 単位 - CW61140/CW62140 - CW61160/CW62160 加工 - - ベッド幅 - mm - 970 ギャップの有効長さ - mm - 590 最大ワーク重量ワーク重量（センター間） - kg - 6000 スピンドル - - 主軸端 - - A₂-15 スピンドル内径 - mm - Ф130 ボアテーパ - - メトリックФ140 1:20 主軸回転数 - 24(ノーマル) 12(リバース) 縦方向ボールねじピッチと径 mm - 12/Ф70 縦・横送り数 - - 97 送り - - 縦送り範囲mm/r - 0.1~12 横送り範囲mm/r - 0.05~6 中間ポスト送り範囲mm/r - 0.025~3 ねじ切り - - メートル範囲/いいえ。 - - 1~120mm/45 インチ範囲/番号 - - 30~1/4T.P.I/42 D.P.レンジ/No. - - 1/2~60D.P/48 モジュール範囲/No. - - 0.5~60M.P/46 ラピッドトラバース 長手方向 - mm/min - 3740 クロス - mm/min - 1870 テールストック 外径 - mm - Ф160 ボアテーパ - mm - メートルФ80 最大トラバース - mm - 300 主軸中心から設置基準までの垂直距離 - mm - 51 複合削り残り移動量 - mm - 400 刃物台の旋回角度 - ° ± 90 クロススライド最大移動量 - mm - 840 - 900 工具シャンク最大寸法（W×H） - mm - 50×50 メインモーター出力 - kW - 22 早送りモーター出力 - kW - 1.5 クーラントポンプ出力 - w - 0.25 3m 機械全体寸法（L×W×H） - mm - 6100×2080×2130 - 6100×2130×2300 3m 正味重量 - kg - 14100 - 15100
