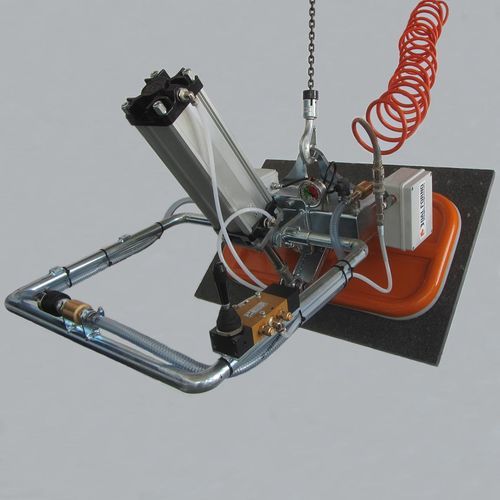

Balancim com ventosas para placas de vidro M series

para peças planaspara chapapara placas

Visão geral do produto
Unidade de manuseio rápida e simples, projetada para uso contínuo e intensivo como dispositivo de içamento sob gancho. Construção compacta com reservatório de vácuo, vacuômetro e dispositivos de segurança com alarmes acústicos e luminosos. Vedante de borracha flexível e resistente permite a fixação em vários acabamentos de superfície (bruto, polido, apurado, flamejado, picado, jateado, etc.).

Aplicação
Adequado para içamento de materiais sólidos, não porosos e de superfície plana: painéis cortados à medida, azulejos, tiras, degraus, pequenas placas, chapas metálicas e vidro.

Características

• Construção em ligas leves e aço galvanizado; placa em alumínio fundido para resistência à corrosão
• Substituição rápida e fácil do anel de vedação em borracha
• Inclinação pneumática 0°–90° para elevação e colocação horizontal e vertical
• Eixo de pivotamento próximo à placa para facilitar o posicionamento vertical
• Inclinação da alça ajustável para conforto e controle do operador
• Alarme de fuga de vácuo destacável e recarregável com sinal sonoro e luzes, ativado por chave de vácuo; carregador de bateria separado
• Válvulas unidirecionais para manter o vácuo em caso de corte de mangueira ou perda da fonte de vácuo
• Válvula deslizante ON/OFF com dispositivo de travamento contra liberação acidental
• Em conformidade com a Diretiva de Máquinas da UE (marcação CE)

Opções de alimentação
O vácuo pode ser gerado por uma bomba de vácuo elétrica ou por um gerador de vácuo a ar comprimido (Venturi). Fornecimento típico: bomba de vácuo elétrica + mangueira de ligação + ventosa. Configurações opcionais: motores elétricos monofásicos ou CC para instalações móveis (empilhadores, gruas hidráulicas) ou motores de combustão interna. Unidades personalizáveis conforme requisitos do cliente.

Documentos disponíveis
Folhas técnicas, esquemas de configuração da ventosa e instruções de instalação/operação estão disponíveis para este produto.

Especificações técnicas

• Série: M series
• Capacidade: 100–3000 kg (dependendo do modelo)
• Materiais adequados: painéis, azulejos, placas, chapas metálicas, vidro — sólidos e não porosos
• Construção: ligas leves e aço galvanizado; placa em alumínio fundido
• Vedante: borracha flexível e resistente adequada para múltiplos acabamentos
• Inclinação: pneumática 0°–90°
• Eixo de pivot: próximo à placa para facilitar o posicionamento vertical
• Alça: inclinação ajustável
• Segurança: reservatório de vácuo; vacuômetro; alarme destacável recarregável com buzzer e luzes; válvulas unidirecionais; válvula deslizante ON/OFF com trancamento
• Alimentação/geração de vácuo: bomba elétrica ou Venturi a ar comprimido; opções monofásicas, CC ou motores de combustão
• Normas: Diretiva de Máquinas da UE (CE)
• Modelos de exemplo: M 3570/AC/P, M 5085/AC/P
