Balancim com ventosas para placas de vidro S series

para peças planaspara chapapara placas

Visão geral

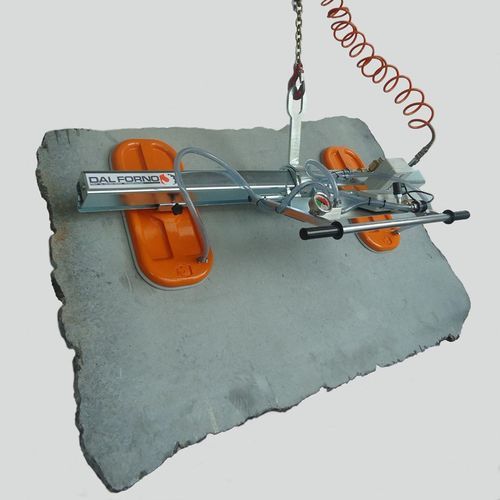

Elevador a vácuo de dois pratos série S com inclinação manual. Capacidade: 250–1000 kg. Adequado para elevação de materiais sólidos não porosos com superfícies planas, como painéis cortados, azulejos, tiras, degraus, pequenas lajes, chapas metálicas e vidro de janelas.

Descrição geral
Unidade compacta e robusta para uso industrial contínuo. Projetado como dispositivo de elevação sob gancho para complementar gruas e empilhadores. Equipado com reservatório de vácuo integrado, dispositivos de segurança com alarmes acústicos e luminosos e vacuómetro. A vedação de borracha flexível e durável adapta-se a vários acabamentos de superfície (bruto, polido, retificado, flameado, martelado, jateado).

Características

• Construção em ligas leves e aço galvanizado; pratos em alumínio fundido para resistência à corrosão.
• Substituição rápida e fácil do anel de vedação em borracha.
• Faixa de inclinação manual 0°–90° para manuseio em posição horizontal e vertical.
• Eixo de pivô próximo ao prato para facilitar a posição vertical.
• Inclinação ajustável da alça de manobra.
• Alarme de fuga de vácuo destacável e recarregável com sinal sonoro e luzes de aviso, ativado por um interruptor de vácuo; carregador separado fornecido.
• Válvulas de sentido único para manter o vácuo em caso de corte de mangueiras ou perda de alimentação.
• Válvula deslizante ON/OFF com dispositivo de bloqueio para evitar libertações acidentais.
• Construído em conformidade com a Diretiva de Máquinas CE.

Opções de alimentação e geração de vácuo
O vácuo pode ser gerado por bomba elétrica ou gerador Venturi (ar comprimido). Configuração típica: bomba de vácuo elétrica + mangueira de ligação + ventosas. Bombas opcionais com motores monofásicos, em corrente contínua (para empilhadores ou gruas hidráulicas) ou motores de combustão interna disponíveis para aplicações especiais.

Transferências
Ficha técnica e instruções de serviço disponíveis em formato PDF para download.

Especificações técnicas

• Série: série S (configuração de dois pratos)
• Intervalo de capacidade: 250 kg a 1000 kg
• Materiais adequados: materiais sólidos, não porosos, com superfícies planas (painéis, azulejos, tiras, degraus, pequenas lajes, chapas metálicas, vidro)
• Materiais de construção: ligas leves, aço galvanizado; pratos em alumínio fundido
• Vedação: anel de borracha substituível, flexível e durável
• Inclinação: manual 0°–90°
• Segurança: reservatório de vácuo, vacuómetro, alarmes acústicos e luminosos, válvulas de sentido único, válvula ON/OFF bloqueável
• Alarme: alarme de fuga de vácuo destacável e recarregável com sinal sonoro e luzes; carregador separado
• Alimentação: bombas elétricas ou geradores Venturi; opções com motores DC ou de combustão interna
• Conformidade: Diretiva de Máquinas CE
