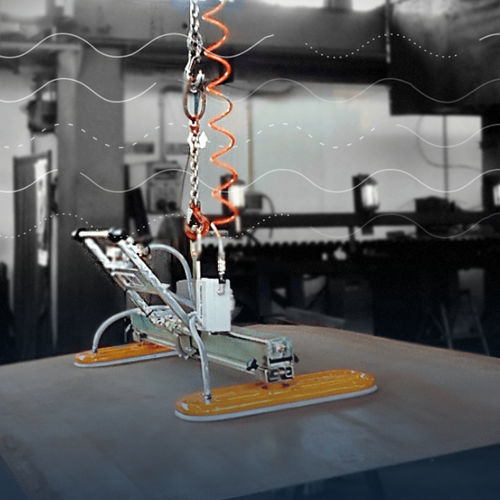

Balancim com ventosas com armação

para peças planaspara chapapara placas

Visão geral
A DAL FORNO projeta e fabrica elevadores a vácuo modulares e sistemas de elevação a vácuo personalizados para chapas metálicas, painéis e componentes metálicos curvos. As soluções disponibilizam várias configurações de ventosas e opções de geração de vácuo adequadas a ambientes industriais.

Principais benefícios

• Deslocar chapas de qualquer dimensão e espessura de forma rápida e segura
• Otimizar ritmos de produção e reduzir tempos de ciclo
• Proteger operadores de esforços desnecessários e lesões
• Satisfazer necessidades específicas com soluções modulares e personalizadas
• Reduzir custos de mão-de-obra e melhorar a eficiência de manuseio

Características do produto

• Diversos tipos de ventosas e configurações posicionais para adaptar-se a dimensões e formas
• Capacidade para chapas até 4000 x 2000 mm e carga máxima até 2000 kg (configurações exemplo)
• Geração de vácuo: bomba elétrica ou sistema Venturi (ar comprimido)
• Reservatório de vácuo para capacidade de reserva e maior tempo de back-up
• Alarme visual e sonoro e manómetro para monitorização contínua do nível de vácuo
• Estrutura modular e personalizável para adaptar-se à carga, área de trabalho e movimentos necessários
• Ventosas flexíveis disponíveis para superfícies curvas, côncavas e convexas (tubos, bobinas, postes, peças de carroçaria)

Como funciona
O elevador a vácuo gera pressão negativa entre as ventosas e a superfície metálica. As ventosas fornecem a força de retenção enquanto um reservatório de vácuo mantém capacidade de reserva. Manómetros e alarmes permitem ao operador monitorizar o nível de vácuo e agir se este cair abaixo de limites definidos.

O que obtém

• Eficiência: Redução de tempos de ciclo e custos de manuseamento
• Facilidade de uso: Agarre, elevação e posicionamento rápidos das chapas
• Materiais suportados: Chapas ferrosas e não ferrosas (aço inox, alumínio, painéis revestidos) desde que a superfície seja adequada à preensão por vácuo
• Segurança: Redundância e sistemas de alarme que reduzem a necessidade de fixações manuais e o risco de acidentes

Vantagens

• Redução dos custos operacionais através de manuseamento simplificado
• Maior segurança graças à redundância do vácuo e alertas claros
• Elevada flexibilidade pela arquitetura modular
• Suporte técnico contínuo e assistência para manter o desempenho do sistema

Especificações técnicas

• Tamanho máximo de chapa manuseável (exemplo): até 4000 x 2000 mm
• Capacidade máxima de carga (exemplo): até 2000 kg
• Configurações típicas: 1, 2, 3, 5, 10 ventosas (variações modulares)
• Geração de vácuo: bomba elétrica ou Venturi (ar comprimido)
• Reservatório de vácuo para capacidade de reserva e tempo de backup alargado (vários minutos em caso de avaria)
• Monitorização e alarmes: manómetro com alarme visual/sonoro; alarme ativado se o vácuo cair abaixo de aprox. 80% (valores de referência na documentação)
• Ventosas: vários tipos e ventosas flexíveis para superfícies curvas
• Materiais compatíveis: ferrosos e não ferrosos (incluindo aço inox e alumínio) se a superfície for adequada
• Conceito: modular, personalizável segundo carga, área de trabalho e processo
• Eficiência energética: vedações apertadas e materiais de qualidade para minimizar fugas de ar
• Características de segurança: redundância, alertas claros e monitorização pelo operador
