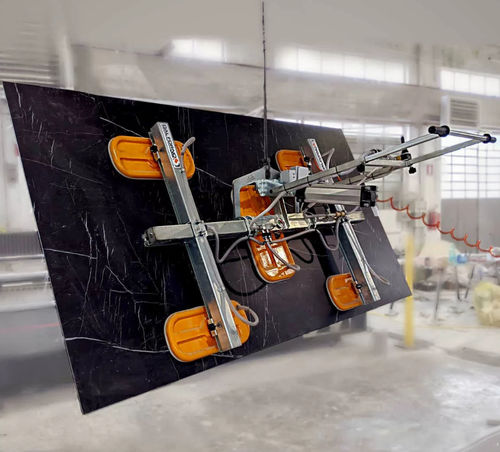

Balancim com ventosas cruzado VX series

com armaçãopara mármorepara placas

Visão geral do produto O elevador a vácuo série VX de cinco ventosas é um gripper de sucção acionado a ar para manuseio de grandes placas e chapas. Indicado para mármore, granito, pedras frágeis e preciosas (onix), cimento, cerâmica, grés, porcelana de grande formato, Laminam® Dekton® e outros materiais finos de grandes dimensões, bem como chapas metálicas. Faixa de capacidade: 250–1400 kg. Estrutura compacta e robusta em aço com reservatório de vácuo e ventosas deslizantes para posicionamento preciso.

Características

• Inclinação pneumática 0°–90° com um cilindro único para manuseio horizontal e vertical
• Ventosas deslizam ao longo das travessas e estas ao longo da viga principal para ajuste de precisão
• Componentes em liga leve e aço galvanizado; placa em alumínio fundido para resistência à corrosão
• Opção de placa de borracha branca não marcante para ventosas individuais
• Substituição rápida dos anéis de vedação em borracha
• Alarme de fuga de vácuo destacável e recarregável com buzina e luzes de aviso ativadas por interruptor de vácuo; carregador separado
• Válvulas de retenção para manter o vácuo em caso de corte de tubulação ou perda de vácuo
• Válvula deslizante ON/OFF com dispositivo de bloqueio para evitar liberações acidentais
• Projetado em conformidade com a Diretiva de Máquinas CE

Opções de alimentação O vácuo pode ser gerado por bomba elétrica ou por gerador de vácuo Venturi acionado por ar comprimido. A unidade típica consiste em bomba elétrica + tubulação de ligação + ventosas. Bombas podem ser fornecidas monofásicas, em CC (para empilhadores e gruas hidráulicas) ou a combustão interna; montagem da bomba na unidade ou remota possível.

Notas adicionais Estão disponíveis várias configurações de disposição das ventosas para adaptar o elevador a diferentes peças e áreas de apreensão. Unidades especiais e multi-ventosas com basculamento manual podem ser fornecidas sob encomenda.

Especificações técnicas

• Modelo/série: VX series
• Faixa de capacidade: 250–1400 kg
• Inclinação: pneumática 0°–90° (cilindro único)
• Estrutura: quadro compacto em aço com reservatório de vácuo
• Ventosas: deslizantes nas travessas para posicionamento ajustável; placa branca não marcante opcional
• Materiais: componentes em liga leve, aço galvanizado, placa em alumínio fundido
• Sistema de vácuo: bomba elétrica ou gerador Venturi a ar comprimido; opções de bomba monofásica, CC ou a combustão
• Segurança: alarme de fuga de vácuo destacável/recarregável com buzina e luzes; válvulas de retenção; válvula ON/OFF com bloqueio
• Conformidade: Diretiva de Máquinas CE
