Balancim com ventosas para chapas metálicas S series

para placas de vidropara peças planaspara placas

Visão geral do produto

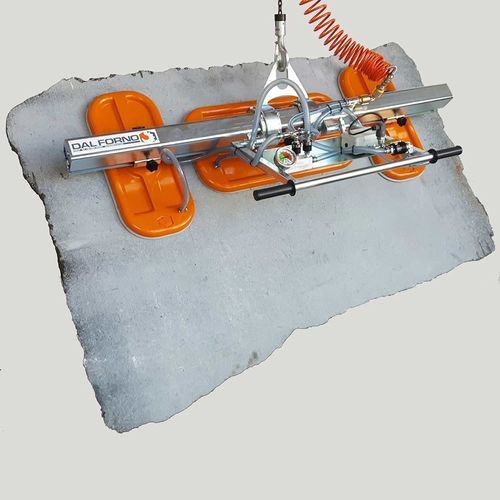

Elevador a vácuo de três ventosas. Capacidade: 370 a 1500 kg. Adequado para içamento de materiais sólidos, não porosos, com superfície plana: painéis cortados à medida, azulejos, tiras, escadas, pequenas lajes, chapas metálicas e vidros de janela.

Projeto e segurança
Unidade de manuseio rápida e simples, com construção compacta e robusta, adequada para uso contínuo e pesado. Dispositivo de elevação under-the-hook, complemento para equipamentos de elevação. Equipado com reservatório de vácuo, dispositivos de segurança incorporados com alarmes sonoros e luminosos e vacuômetro. Vedação de borracha distinta, flexível e resistente, permite a captura de diversas texturas de superfície (bruto, polido, retificado, flamejado, martelado, jateado, etc.).

Características

• Construído com ligas leves e aço galvanizado; prato em alumínio fundido para longa vida útil e resistência à corrosão
• Substituição rápida e fácil do anel de vedação de borracha
• Inclinação manual de 0° a 90° para içar e assentar materiais na horizontal e na vertical
• Eixo de pivô próximo ao prato para facilitar o posicionamento vertical
• Inclinação ajustável da alça de manobra
• Alarme de fuga de vácuo destacável e recarregável com buzzer e luzes de aviso ativadas por um interruptor de vácuo; carregador de bateria separado
• Válvulas unidirecionais para manter o vácuo em caso de corte de tubulação ou perda de vácuo
• Válvula deslizante ON/OFF com dispositivo de bloqueio contra liberação acidental
• Conformidade com a Diretiva de Máquinas CE para marcação CE

Opções de alimentação
O vácuo pode ser gerado por uma bomba elétrica ou por um gerador de vácuo a ar comprimido (Venturi). A unidade normalmente consiste numa bomba de vácuo elétrica, tubo de ligação e placa de sucção. A bomba deve ser colocada perto da área de trabalho. Para aplicações especiais, podem ser fornecidas bombas com motores monofásicos, motores DC (para instalação em empilhadores e gruas hidráulicas) ou motores de combustão interna.

Transferências
Dados técnicos e instruções de instalação estão disponíveis para download.

Características / especificações técnicas

• Série: S series (três ventosas)
• Faixa de capacidade: 370 a 1500 kg
• Materiais adequados: materiais não porosos com superfície plana (painéis, azulejos, tiras, escadas, pequenas lajes, chapas, vidros)
• Materiais de construção: ligas leves e aço galvanizado; prato em alumínio fundido
• Vedação: vedação em borracha flexível e substituível, adequada para vários acabamentos
• Inclinação: inclinação manual 0°–90°
• Pivô: eixo de pivotamento próximo ao prato para facilitar o posicionamento vertical
• Alça: inclinação da alça de manobra ajustável
• Alarme: alarme de fuga de vácuo destacável e recarregável com buzzer e luzes; carregador separado
• Válvulas: válvulas unidirecionais para manter o vácuo em caso de corte/perda
• Controlo: válvula deslizante ON/OFF com dispositivo de bloqueio contra libertação acidental
• Normas: conforme a Diretiva de Máquinas CE
