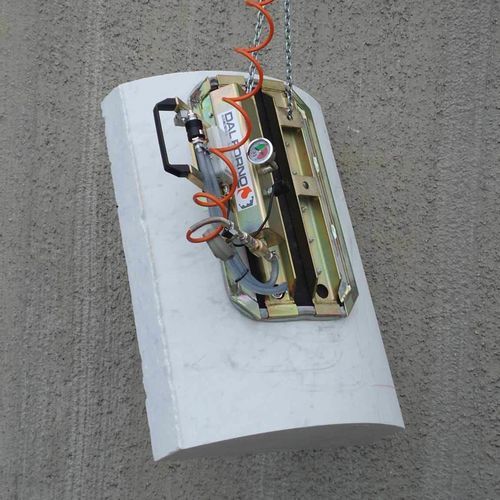

Balancim com ventosas para cargas cilíndricas OMNIA series

verticalhorizontalregulável

Visão geral
Placa de sucção flexível para elevação por vácuo. Capacidade: 100 a 800 kg. Adequada para elevação de setores de colunas, cascos cilíndricos, formas côncavas ou convexas, superfícies polidas ou ásperas.

Resumo do produto
OMNIA é uma ventosa flexível patenteada com deformação variável, projetada para elevação e manuseio de peças curvilíneas. Fabricada com materiais compósitos e ligas leves para flexibilidade, segurança e durabilidade. O selo é um anel de borracha flexível e resistente que permite a aderência em diversos acabamentos de superfície (bruto, polido, retificado, flamejado, bocciardado, jateado, etc.).

Características

• Construção: componentes em liga leve, aço galvanizado e proteção de fundo em alumínio fundido — longa vida útil e resistência à corrosão.
• Troca rápida e fácil do anel de vedação em borracha.
• Inclinável 0°–90° para movimentação horizontal e vertical.
• Eixo pivotante próximo à ventosa para facilitar o posicionamento vertical.
• Inclinação ajustável da alça de manobra.
• Alarme de vazamento de vácuo destacável e recarregável com buzzer e luzes de aviso ativadas por um interruptor de vácuo; carregador de bateria separado.
• Válvulas de sentido único para retenção do vácuo em caso de corte de tubulação ou perda de vácuo.
• Válvula deslizante ON/OFF com dispositivo de bloqueio para evitar liberação acidental.
• Em conformidade com a Diretiva de Máquinas da UE para marcação CE.

Alimentação / geração de vácuo
O vácuo pode ser gerado por uma bomba de vácuo elétrica ou por um gerador Venturi a ar comprimido. Fornecimento típico inclui bomba de vácuo elétrica, tubo de conexão e ventosa. Opções: bombas monofásicas ou com motor DC (para instalação em empilhadeiras ou guindastes hidráulicos) e motores de combustão interna para aplicações específicas.

Configurações e modelos
Exemplos de variantes: OMNIA 300, OMNIA 300/AC, OMNIA 400 e OMNIA 800. Configurações especiais podem ser projetadas conforme requisitos específicos.

Downloads
Folhas técnicas, configurações de modelos e instruções de instalação disponíveis para download.

Especificações técnicas

• Denominação: OMNIA (placa de sucção flexível para vácuo).
• Faixa de capacidade: 100–800 kg (dependendo do modelo).
• Adequada para: setores de colunas, cascos cilíndricos, formas côncavas e convexas; compatível com múltiplos acabamentos de superfície.
• Materiais: ligas leves, aço galvanizado, placa em alumínio fundido, materiais compósitos para a ventosa.
• Vedação: anel de borracha flexível, de rápida substituição.
• Inclinação: 0°–90° para movimentação horizontal e vertical.
• Eixo pivotante: próximo à ventosa.
• Alça: inclinação ajustável.
• Alarme de vácuo: destacável, recarregável, buzzer e luzes de aviso, ativado por interruptor de vácuo; carregador separado.
• Válvulas de segurança: válvulas de sentido único para manter o vácuo em caso de corte de tubulação ou perda de vácuo.
• Válvula de controlo: válvula deslizante ON/OFF com dispositivo de bloqueio.
• Geração de vácuo: bomba elétrica ou Venturi; opções para bombas monofásicas, acionadas em DC ou motores de combustão.
• Conformidade: Diretiva de Máquinas CE (UE).
