Balancim com ventosas para chapas metálicas X series

para placas de vidropara peças planaspara placas

Visão geral do produto

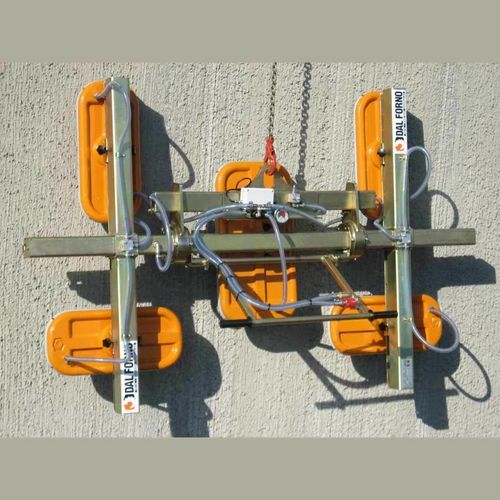

Série X | inclinação manual — Elevador a vácuo de 5 ventosas. Capacidade: 500 a 1500 kg. Indicado para içamento de materiais sólidos não porosos com superfície plana: painéis cortados à medida, azulejos, ripas, degraus, pequenas lajes, chapas metálicas, vidros de janela.

Descrição geral
Unidade de elevação compacta e robusta, adequada para uso contínuo e pesado. Dispositivo sob gancho ideal e complemento para equipamentos de elevação. Equipado com reservatório de vácuo e dispositivos de segurança integrados com alarmes acústicos e visuais e vacuômetro. Vedação em borracha flexível que garante aderência em diversos acabamentos superficiais (bruto, polido, rectificado, flameado, jateado, etc.).

Características

• Construção com ligas leves e aço galvanizado; placas em alumínio fundido para longa vida útil e resistência à corrosão.
• Substituição rápida e fácil do anel de vedação em borracha.
• Inclinação manual ajustável de 0° a 90° para içamento e colocação na horizontal e vertical.
• Eixo de pivô próximo à ventosa para facilitar o posicionamento vertical.
• Inclinação ajustável da alça de manobra para ergonomia do operador.
• Alarme de fuga de vácuo destacável e recarregável com buzzer e luzes de aviso acionadas por um interruptor de vácuo; carregador de bateria separado incluído.
• Válvulas unidirecionais para manter o vácuo em caso de corte de mangueiras ou perda de vácuo.
• Válvula deslizante ON/OFF com dispositivo de bloqueio para evitar liberações acidentais.
• Projetado em conformidade com a Diretiva de Máquinas CE.

Opções de alimentação
O vácuo é gerado por bomba elétrica ou gerador de vácuo a ar comprimido (Venturi). O equipamento típico inclui bomba elétrica de vácuo, mangueira de conexão e ventosas. Para aplicações especiais, podem ser fornecidas bombas com motores monofásicos, motores DC (para instalação em empilhadores ou gruas hidráulicas) ou motores de combustão interna.

Especificações técnicas

• Série: X series (elevador a vácuo de 5 ventosas)
• Faixa de capacidade: 500–1500 kg
• Configuração das ventosas: cinco ventosas
• Inclinação: manual, 0°–90°
• Materiais: ligas leves, aço galvanizado, placas em alumínio fundido
• Vedação: borracha flexível e durável; anel de vedação de rápida substituição
• Sistema de vácuo: reservatório incluído; opções de bomba elétrica ou gerador Venturi
• Segurança: alarmes acústicos e visuais, vacuômetro, alarme destacável recarregável, válvulas unidirecionais, válvula ON/OFF com bloqueio
• Alça: inclinação ajustável; eixo de pivô próximo à ventosa
• Normas: conforme a Diretiva de Máquinas CE
